Жироотделитель СТК

Общие сведения

Жироотделители модельного ряда СТК-1-50 предназначены для очистки сточных вод, загрязненных свободными животными и растительными жирами, маслопродуктами, а также взвешенными веществами с целью защиты сети канализации от зарастания и предотвращения гибели активного ила на биологических очистных сооружениях.

Корпус жироотделителя СТК выполнен из армированного стеклопластика в соответствии с ТУ 4859-001-98116734-2008, Санитарно-Эпидемиологическое заключение № 77.MO.01.485.П.005501.07.08 от 30.07.2008 г. Срок службы корпуса жироотделителя составляет не менее 50 лет.

Жироотделители можно устанавливать как внутри помещения, так и снаружи. По желанию заказчика, жироотделители снабжаются контрольным устройством, подающим сигнал о необходимости очистки жироотделителя.

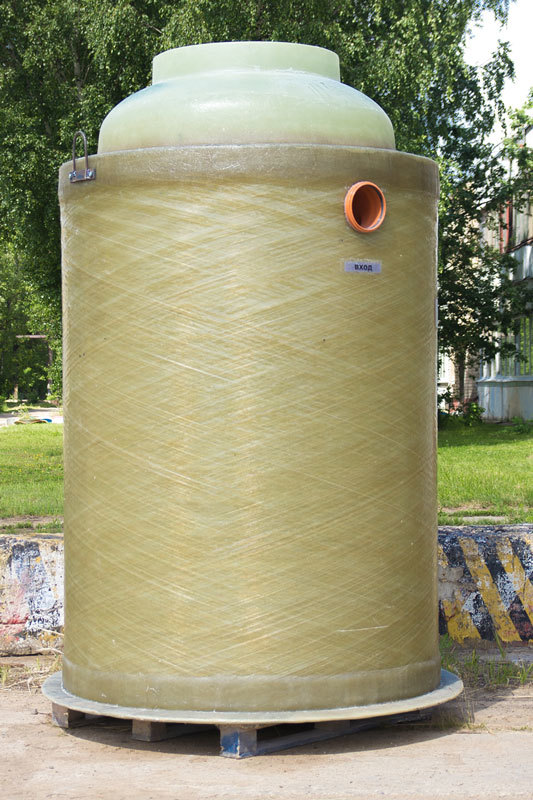

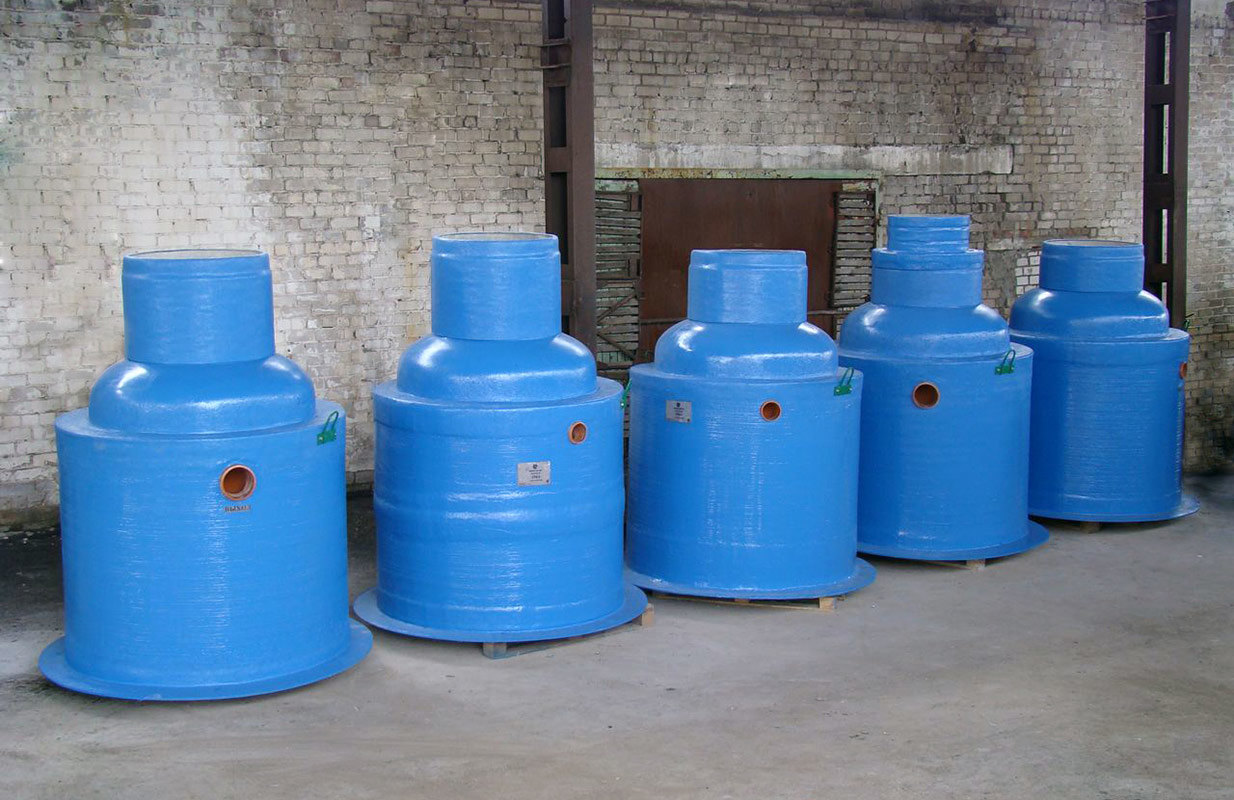

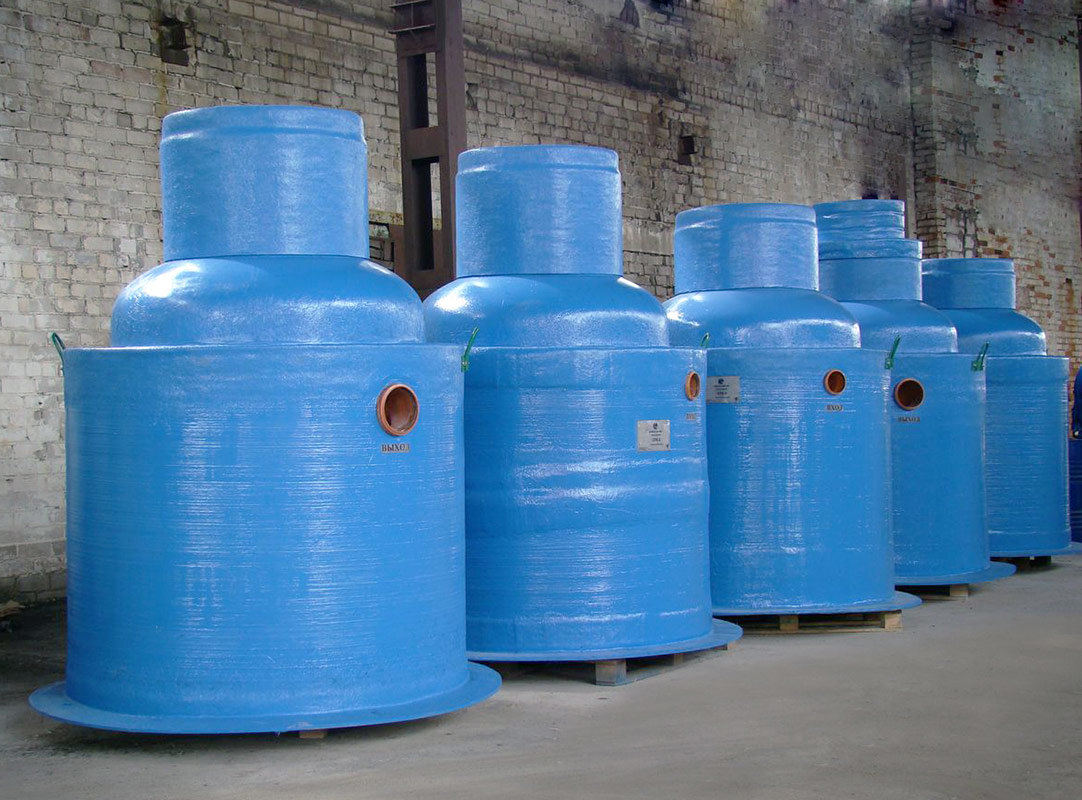

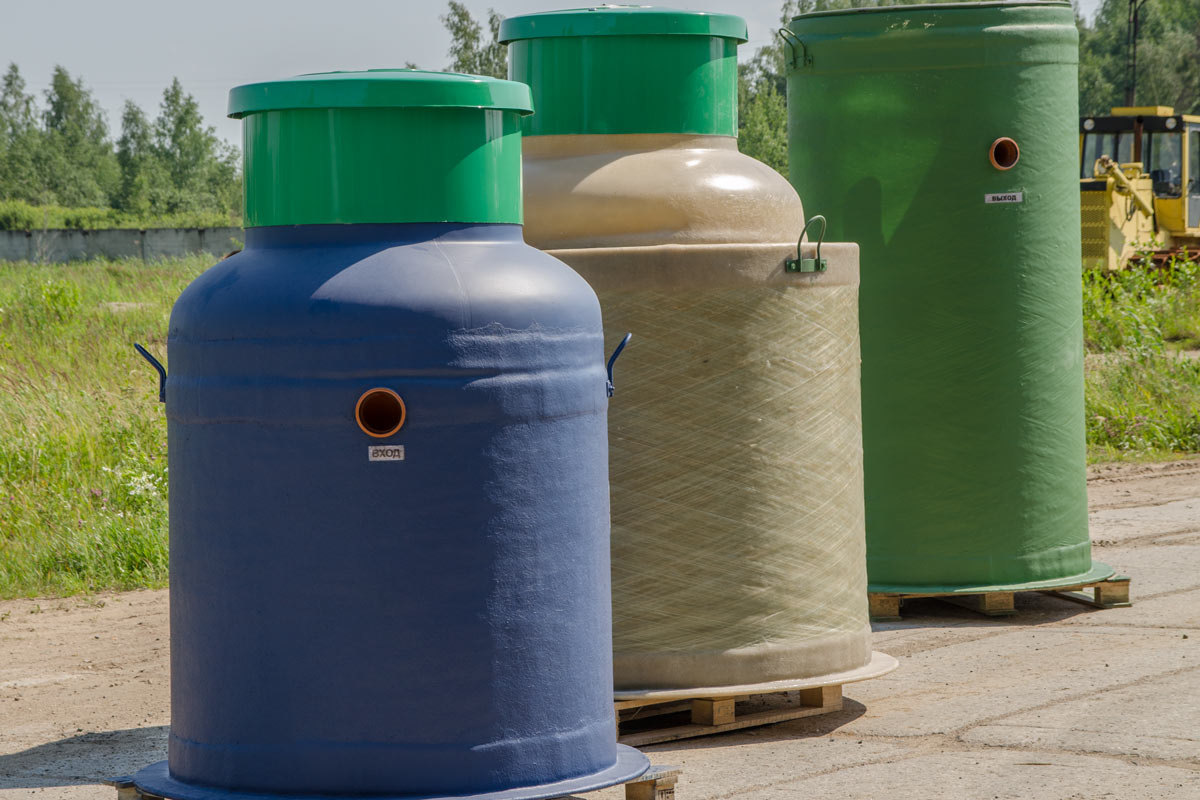

Жироотделители СТК

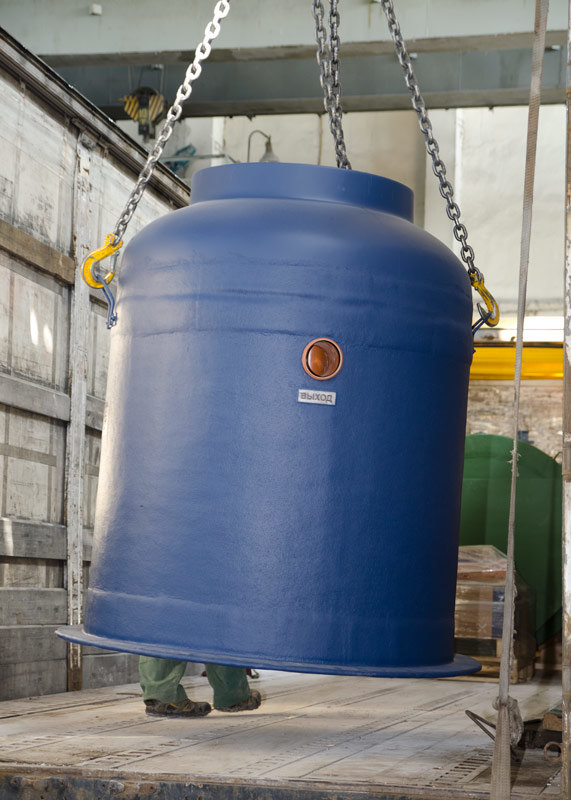

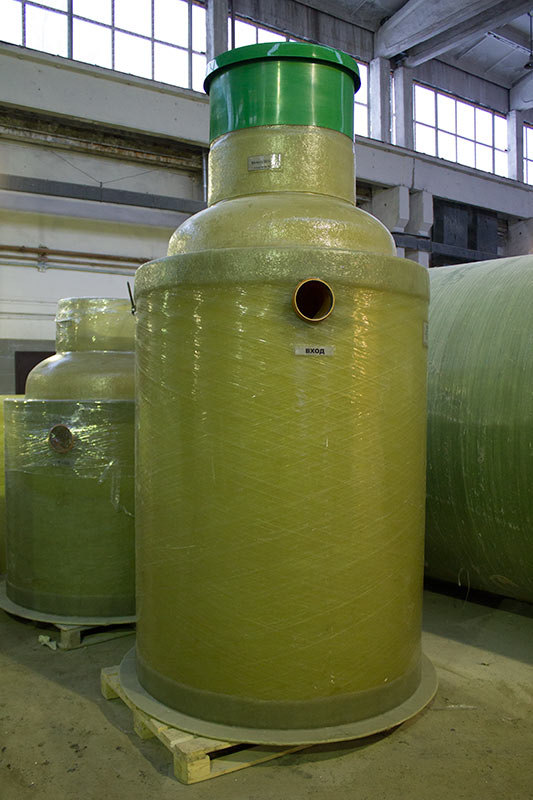

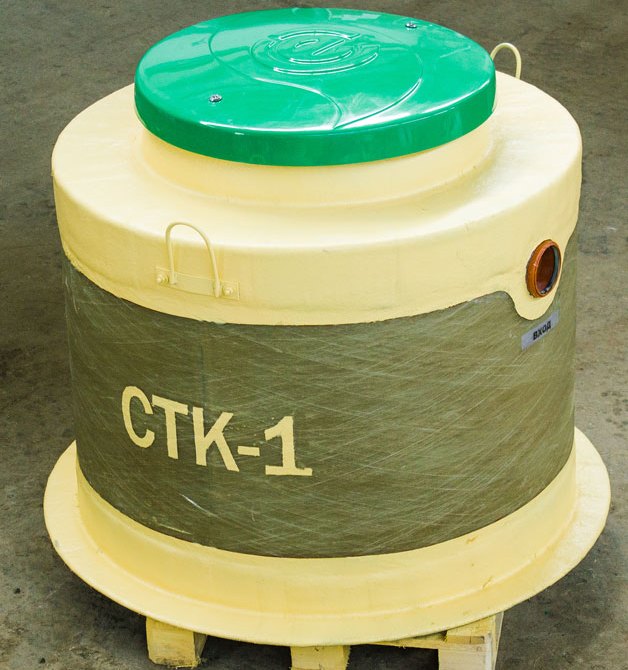

Жироотделитель СТК производительностью 1-5 л/с

Производительность 1-5 л/с

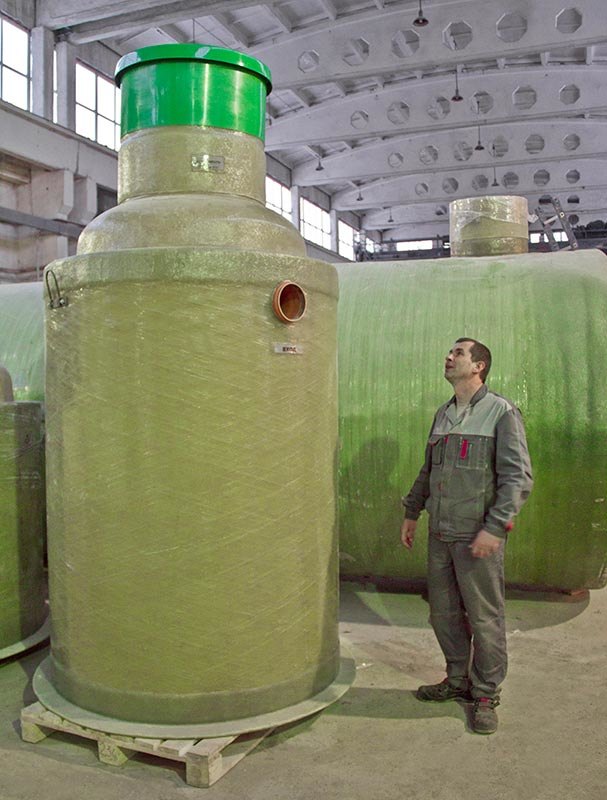

Жироотделитель СТК производительностью 6-50 л/с

Производительность 6-50 л/с

Преимущества жироотделителя из стеклопластика

химически устойчивы (срок эксплуатации под землей более 50 лет)
не требуется применение укрепляющих металлических поясов
диаметр люка позволяет вести обслуживание емкостей изнутри
устойчивы к погодным условиям
при небольшом удельном весе, 1,3–1,8 г/см3, обладают большой механической прочностью

Применение

Основными местами применения жироотделителей являются: мясокомбинаты, рестораны, кафе, кондитерские производства, больницы, отели, торговые центры и т.д. В жироотделителях происходит отделение жира от воды в результате разницы их удельного веса. Более лёгкие частицы жира поднимаются на поверхность, и очищенная вода перетекает в канализационную сеть.

Варианты размещения

Жироотделители возможно размещать в подземном и надземном варианте.

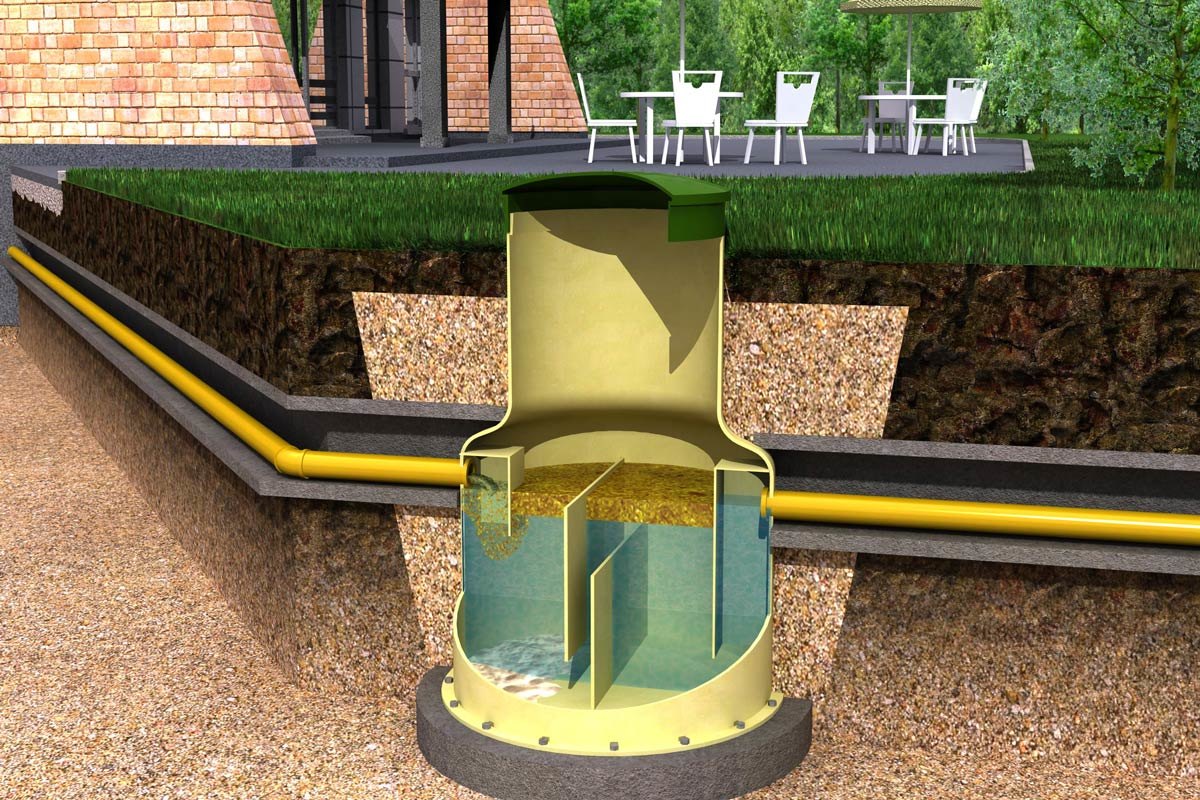

Подземное размещение

Жироотделители модельного ряда СТК-1-5 размещаются под землей вертикально, на поверхности земли остаются смотровые люки, закрытые крышками. Высоту технического колодца в стандартном исполнении равняется 1,8 м (для удобства обслуживания); при необходимости. Возможно изготовление технического колодца высотой до 3 метров. В случае заглубления установки более чем на 1,8 метра возможно предусмотреть установку КНС, либо усилить стенки корпуса. При необходимости размещения накопительной емкости под проезжей частью, над установкой выполняется монолитная железобетонная плита из армированного бетона, а стеклопластиковые люки заменяются по месту на чугунные. Жироотделитель размещается на твердое основание, бетонируется до отводящего патрубка.

Надземное размещение

Жироотделитель размещается на твердое основание. При надземном размещении стенки корпуса усиливаются.

Крышки для жироотделителей СТК

Диаметр 315мм

Диаметр 800мм

Диаметр 1200мм

Устройство и принцип действия жироотделителя

Жироотделитель представляет собой цилиндрический моноблочный резервуар-емкость, разделенный перегородками, образующими два отстойника, в которых происходит отделение песка, осадка и жира.

Все модели жироотделителей имеют технический колодец, предназначенный для обслуживания и откачки накопленного ила и жира. Сточные воды поступают через подводящий патрубок в первую камеру жироотделителя, где происходит осаждение взвешенных веществ и отделение частиц жира от воды в результате разницы их удельных плотностей.

Предварительно очищенные стоки, проходя через систему перегородок, поступают во вторую камеру жироотделителя, где происходит окончательное осветление сточной воды. Очищенные стоки через выходной патрубок сбрасываются в систему канализации.

Осадок и жировой слой находится в жироотделителе до момента его удаления, например при помощи ассенизационной машины.

Вид загрязнений	Допустимая концентрация загрязнений (мг/л) на входе в сооружение (не более)	Эффект очистки на выходе из установки (%)
Взвешенные вещества	1000	40…70
Неэмульгированные жиры	5000	50…80

Общий вид жироотделителя СТК 1-5

1. Корпус (стеклопластик); 2. Смотровой колодец; 3. Подводящий патрубок с раструбным соединением; 4. Отводящий патрубок с раструбным соединением; 5. Полупогружная перегородка; 6. Погружная перегородка; 7. Зона для удаления садка и первичного отделения жиров; 8. Зона вторичного отделения жиров; 9. Зона накопления жиропродуктов; 10. Зона накопления осадков; D. Диаметр установки; D1. Диаметр днища жироуловителя; D2. Диаметр патрубков; D3. Диаметр технического колодца; H. Высота корпуса жироуловителя; H1. Высота расположения входного патрубка; H2. Высота расположения выходного патрубка; H3. Высота смотрового колодца.

Жироотделитель СТК горизонтальный

1. Стеклопластиковый корпус; 2. Технический колодец с люком; 3. Сальниковое уплотнение подводящего патрубка; 4. Сальниковое уплотнение отводящего патрубка; 5. Полупогружная перегородка; 6. Погружная перегородка; 7. Зона для удаления грубодисперсных примесей и первичного гравитационного отделения жиров; 8. Зона для вторичного удаления неэмульгированных жиров; 9. Зона для накопления жира; 10. Зона накопления осадков; 11. Датчик уровня жиропродуктов; L. Длина установки; D. Диаметр установки; D2. Диаметр патрубков; D3. Диаметр технических колодцев; H. Высота корпуса жироуловителя; H1. Высота расположения входного патрубка; H2. Высота расположения выходного патрубка; H3. Глубина расположения входного патрубка (до лотка) от поверхности земли.

Цены на установки
Жироловка СТК	Стоимость, в том числе НДС (руб)
Жироловка СТК	СТК 1	СТК 2	СТК 3	СТК 4	СТК 5	СТК 6	СТК 8	СТК 10
С заглублением до 0,9 м	68183	83490	97405	111320	125235	300564	348850	417450
С заглублением до 1,8 м	79315	94622	108537	122452	136367	317262	365548	434148
Крышка (люк)	6534	6534	6534	6534	6534	13068	13068	13068

Цены на установки
Жироловка СТК	Стоимость, в том числе НДС (руб)
Жироловка СТК	СТК 12	СТК 15	СТК 17	СТК 20	СТК 25	СТК 30	СТК 40	СТК 50
С заглублением до 0,9 м	501534	578864	626175	676269	723580	834900	987965	1085370
С заглублением до 1,8 м	517638	595562	642873	692967	740278	851598	1004663	1102068
Крышка (люк)	13068	13068	13068	13068	13068	13068	13068	13068

Жироотделители основного исполнения (надземное)
Наименование	Стоимость, руб., в т.ч. НДС 18%
СТК-1 основное исполнение	61625
СТК-2 основное исполнение	76932
СТК-3 основное исполнение	107266
СТК-4 основное исполнение	123299
СТК-5 основное исполнение	139271
Крышка для основного исполнения	18150

Технические характеристики жироуловителя
Тип жироуловителя «СТК»			1	2	3	4	5	6	8	10
	Производительность	л/с	1	2	3	4	5	6	8	10
	Производительность	м³/час	3,6	7,2	10,8	14,4	18	21,6	28,8	36
	Тип установки		вертикальная					горизонтальная
H3	Высота технического колодца	мм	900/1800 (под заказ до 3000)					–
L	Длина установки	мм	–					3000	3600	4200
D	Диаметр корпуса	мм	1200	1200	1500	1500	1500	1500	1500	1500
	Число ступеней очистки		2
H	Высота корпуса	мм	810	1070	1430	1780	2130	–
H1	Высота расположения входного патрубка (до лотка)	мм	680	940	1080	1430	1780	1300	1300	1300
H2	Высота расположения выходного патрубка (до лотка)	мм	600	860	1000	1350	1700	1200	1200	1200
D1,2	Диаметры патрубков	мм	110	110	160	160	160	160	160	160
D3	Диаметр (надставки) газон/проезжая часть	мм	800/600
	Рабочий объем	м³	0,6	1,2	1,8	2,4	3,0	3,6	4,8	6,0
	Объем жира	м³	0,12	0,12	0,2	0,2	0,2	0,42	0,58	0,73
	Масса (сухая/с водой)	т	0,1	0,12	0,15	0,18	0,20	0,26	0,31	0,38

Технические характеристики жироуловителя
Тип жироуловителя «СТК»			12	15	17	20	25	30	40	50
	Производительность	л/с	12	15	17	20	25	30	40	50
	Производительность	м³/час	43,2	54	61,2	72	90	108	144	180
	Тип установки		горизонтальная
H3	Высота технического колодца	мм	–
L	Длина установки	мм	5900	6900	7800	9000	6600	7800	7300	8900
D	Диаметр корпуса	мм	1500	1500	1500	1500	2000	2000	2400	2400
	Число ступеней очистки		2
H	Высота корпуса	мм	–
H1	Высота расположения входного патрубка (до лотка)	мм	1300	1300	1300	1300	1800	1800	2150	2150
H2	Высота расположения выходного патрубка (до лотка)	мм	1200	1200	1200	1200	1650	1650	1950	1950
D1,2	Диаметры патрубков	мм	200	200	200	200	200	200	315	315
D3	Диаметр (надставки) газон/проезжая часть	мм	800/600
	Рабочий объем	м³	8,46	10,8	12,2	14,4	18,0	21,6	28,8	36,0
	Объем жира	м³	0,85	1,03	1,19	1,5	1,2	1,48	2,21	2,82
	Масса (сухая/с водой)	т	0,51	0,61	0,80	1,0	1,29	1,4	1,6	1,8
