Жироловка серии Верта
Общие сведения
Жироловки модельного ряда Верта представляют собой двухступенчатый резервуар, предназначенный для отделения и задержания из сточных вод свободных и слабоэмульгированных жиров, минеральных масел и др. путём уменьшения скорости их течения.
Жироловка устанавливают на начальном этапе очистки сточных вод у выпусков сточных вод из отдельных зданий (столовых, фабрик-кухонь, мясокомбинатов, консервных заводов и др. промышленных предприятий), а также в системах городской канализации.
Жировые вещества, содержащиеся в сточных водах, вызывают «зарастание» трубопроводов канализационной сети (жировая пробка), а также нарушают работу очистных сооружений, затрудняя доступ кислорода к активному илу.

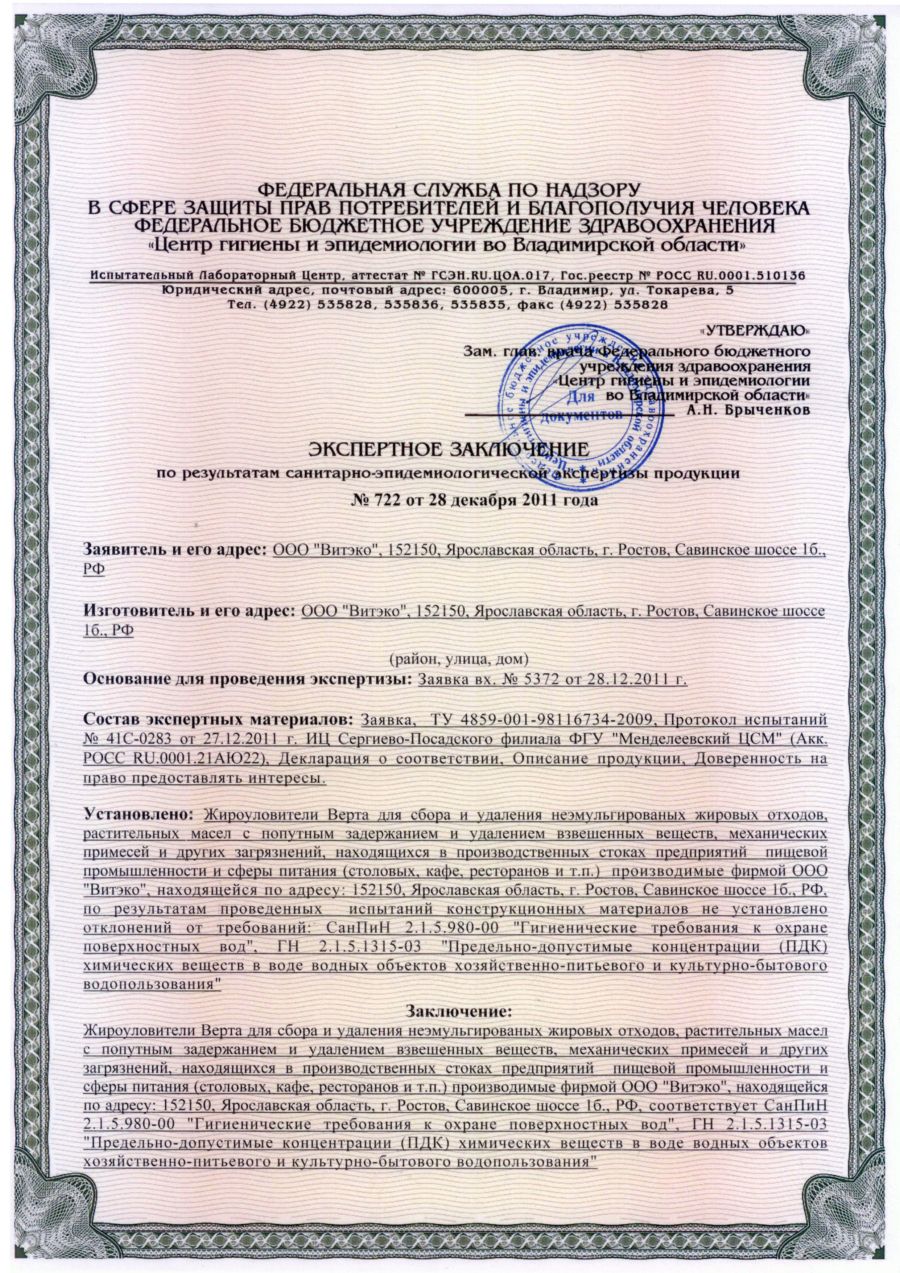

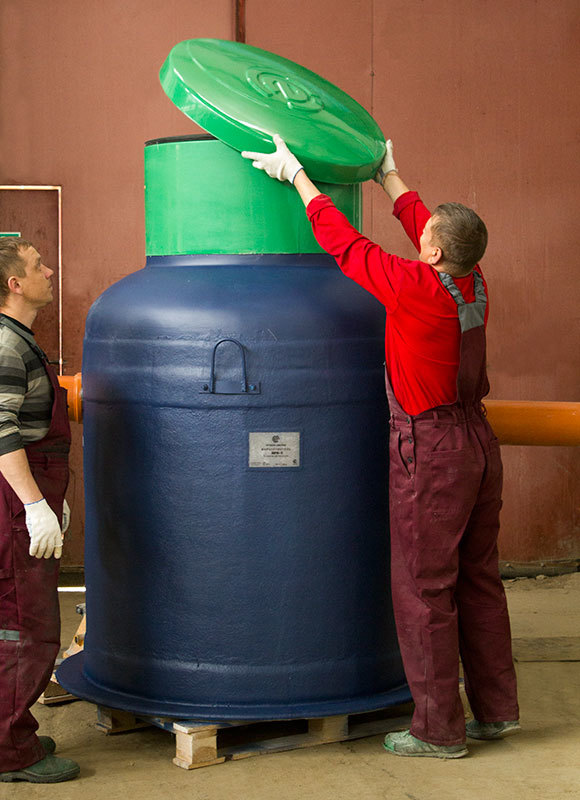

Корпус жироловки Верта выполнен из армированного стеклопластика в соответствии с ТУ 4859-004-98116734-2009, Санитарно-Эпидемиологическое заключение № 77.MO.01.485.П.009585.08.09 от 13.08.2009 г.
Срок службы корпуса жироуловителя составляет не менее 50 лет.
Жироловки можно устанавливать как внутри помещения, так и снаружи. По желанию заказчика, жироуловители снабжаются контрольным устройством, подающим сигнал о необходимости очистки жироуловителя.
Технические характеристики и цены
| Тип жироуловителя «Верта» | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Производительность | л/с | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| м3/час | 3,6 | 7,2 | 10,8 | 14,4 | 18 | 21,6 | 25,2 | 28,8 | 32,4 | 36 | ||
| H3 | Высота технического колодца | мм | 900/1800 (под заказ до 3000) | |||||||||
| D | Диаметр корпуса | мм | 800 | 1200 | 1500 | |||||||
| Число ступеней очистки | 2 | |||||||||||
| H | Высота корпуса | мм | 840 | 750 | 1080 | 1280 | 1580 | 1430 | 1640 | 1790 | 1960 | 2130 |
| H1 | Высота расположения входного патрубка (до лотка) | мм | 680 | 610 | 880 | 1080 | 1380 | 1080 | 1280 | 1440 | 1610 | 1780 |
| H2 | Высота расположения выходного патрубка (до лотка) | мм | 600 | 530 | 800 | 1000 | 1300 | 1000 | 1200 | 1360 | 1530 | 1700 |
| D1,2 | Диаметры патрубков | мм | 110 | 160 | ||||||||
| D3 | Диаметр (надставки) газон/проезжая часть | мм | 800/600 | |||||||||
| Рабочий объем | м3 | 0,3 | 0,6 | 0,9 | 1,2 | 1,5 | 1,8 | 2,1 | 2,4 | 2,7 | 3,0 | |
| Объем жира | м3 | 0,06 | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 | 0,2 | 0,2 | 0,2 | 0,2 | |
| Масса (сухая) | т | 0,08 | 0,1 | 0,115 | 0,12 | 0,13 | 0,15 | 0,16 | 0,17 | 0,18 | 0,19 | |
| Масса (с водой) | т | 0,56 | 0,7 | 0,8 | 1,32 | 1,43 | 2,0 | 2,13 | 2,6 | 2,75 | 3,18 | |
Общий вид жироловки Верта 1-10
1. корпус (стеклопластик); 2. смотровой колодец; 3. подводящий патрубок с раструбным соединением; 4. отводящий патрубок с раструбным соединением; 5. перегородка погружная; 6. зона удаления осадка и первичного отделения жиров; 7. зона вторичного отделения жиров; 8. зона накопления жиропродуктов; 9. зона накопления осадков; D. диаметр установки; D1. диаметр днища жироуловителя; D2. диаметр патрубков; D3. диаметр технического колодца; H. высота корпуса жироуловителя; H1. высота расположения входного патрубка; H2. высота расположения выходного патрубка; H3. высота смотрового колодца.
| Жироловка Верта | Цена, в том числе НДС (руб) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Производительность, л/с | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| С заглублением до 0,9 м | 57959 | 70906 | 82764 | 94622 | 106359 | 255552 | 275880 | 296450 | 325490 | 354893 |
| С заглублением до 1,8 м | 68849 | 81796 | 93654 | 105512 | 117249 | 266442 | 286770 | 307340 | 336380 | 365783 |
| Крышка (люк) | 6534 | 6534 | 6534 | 6534 | 6534 | 6534 | 6534 | 6534 | 6534 | 6534 |
| Жироловка Верта | Цена, в том числе НДС (руб) | ||||
|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | |
| Производительность, л/с | 1 | 2 | 3 | 4 | 5 |
| Основное исполнение | 52393 | 65340 | 91234 | 104786 | 118338 |
| Крышка (люк) | 6534 | 18150 | 18150 | 18150 | 18150 |
Преимущества:
- Компактные габариты (расчетное время пребывания сточных вод в жироуловителе – 5 минут)
- Отсутствие коррозии
- Абсолютная герметичность
- Длительный срок эксплуатации
- Легкость монтажа
- Простота и удобство обслуживания
Применение
Основными местами применения жироуловителей являются: мясокомбинаты, рестораны, кафе, кондитерские производства, больницы, отели, торговые центры и т.д. В жироотделителях происходит отделение жира от воды в результате разницы их удельного веса. Более лёгкие частицы жира поднимаются на поверхность, и очищенная вода перетекает в канализационную сеть.
Варианты размещения

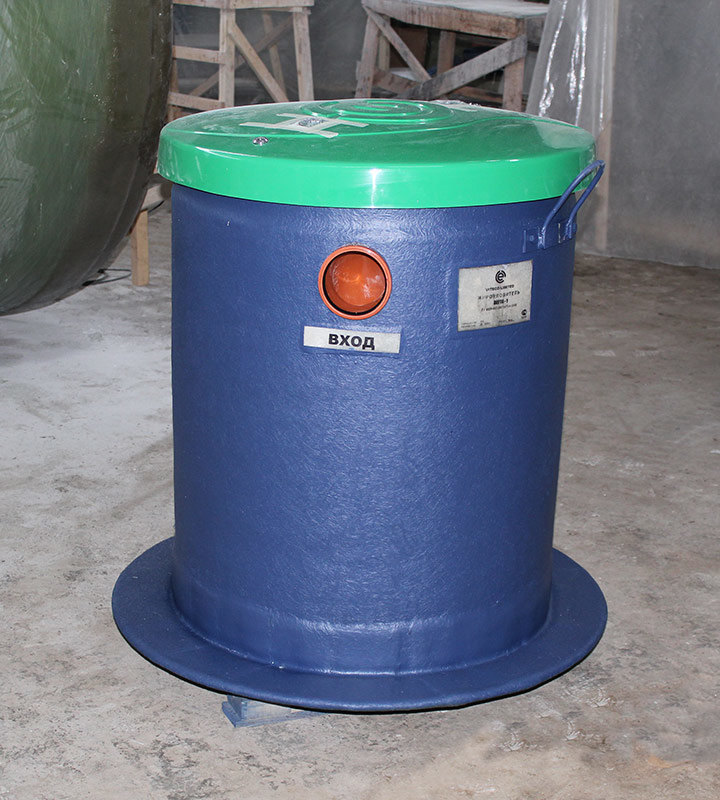

Жироуловители возможно размещать в подземном и надземном варианте.
Подземное размещение Жироловки модельного ряда Верта размещаются под землей вертикально, на поверхности земли остаются смотровые люки, закрытые крышками. Высота расположения от лотка входного патрубка до поверхности земли в стандартном исполнении равняется 1,8 м (для удобства обслуживания); при необходимости, возможно изготовление до 3 метров. В случае заглубления установки более чем на 1,8 метра возможно предусмотреть установку КНС, либо усилить стенки корпуса. При необходимости размещения накопительной емкости под проезжей частью, над установкой выполняется монолитная железобетонная плита из армированного бетона, а стеклопластиковые люки заменяются по месту на чугунные. Жироуловитель размещается на твердое основание, бетонируется до отводящего патрубка.
Надземное размещение Жироловка размещается на твердое основание. При надземном размещении стенки корпуса усиливаются.
Устройство

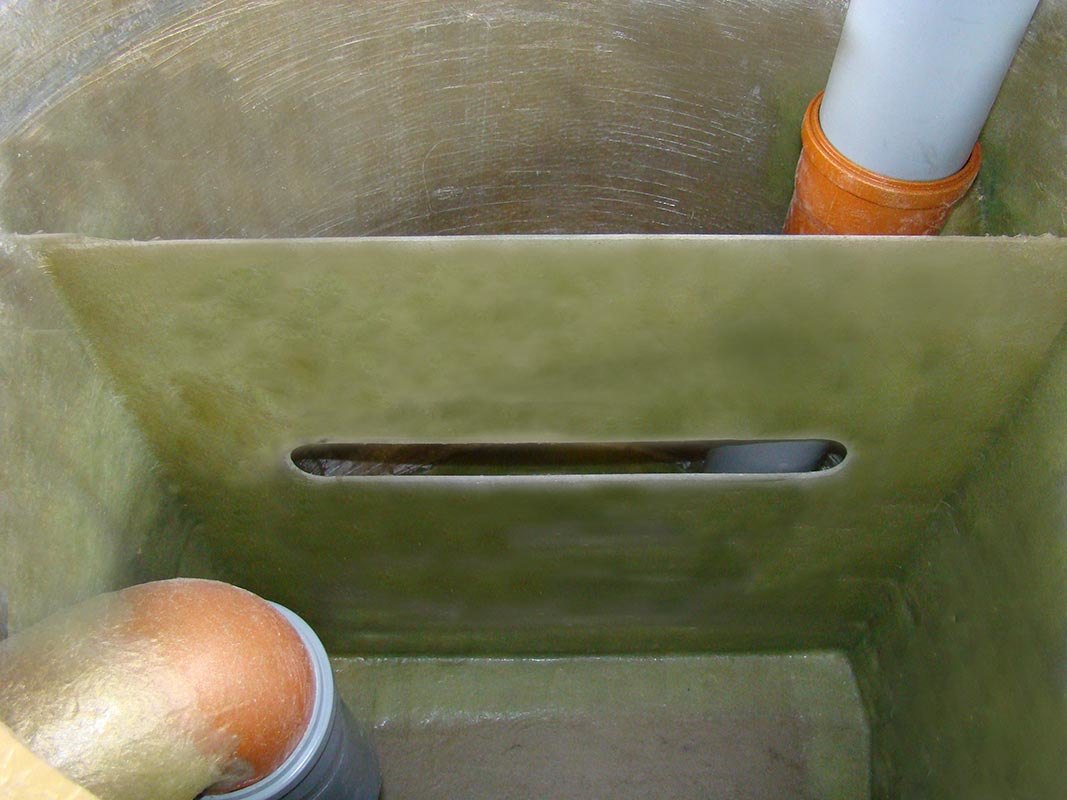

Жироловка Верта представляет собой цилиндрический резервуар, разделенный на два отсека погружной перегородкой, образующей два отсека, в которых происходит накопление осадка. При монтаже в подземном варианте. На поверхности остается технологический люк, выполненный из стеклопластика (при заказе под проезжую часть – переходник под чугунный дорожный люк).
Принцип работы жироловки Верта основан на снижении скорости течения сточных вод и гравитационном отделении жиропродуктов, в результате которого легкие жировые частицы всплывают на поверхность, образуя пленку, а тяжелые частицы оседают на дно, формируя слой осадка. Осветленная вода, пройдя над погружной перегородкой попадает во второй отсек, где продолжается гравитационное отделение жиропродуктов и направляется на сброс по самотечному выпускному коллектору. Накапливаемые жиропродукты в жироуловителях удаляются насосами, либо ассенизационными машинами; при необходимости, жиропродукты (особенно производные животных жиров) подогревают до температуры 45—50°С. Эффективность очистки сточных вод: Взвешенные вещества – не менее 70%. Плавающие примеси – на поверхности воды не должны обнаруживаться пленки нефтепродуктов, масел, жиров и скопление других примесей. Жиры и масла – не менее 80%.
