Ливневые очистные сооружения: Векса®, Векса-М®

Общие сведения

Установка очистки ливневых, талых и производственных сточных вод Векса, Векса-М ТУ 485912-001-98116734-2007 предназначена для очистки ливневых, талых, производственных и поливомоечных сточных вод, загрязненных нефтепродуктами и взвешенными веществами, отводимых с территорий промышленных предприятий и селитебных (населенных) территорий.

Установка не предназначена для очистки хозяйственно-бытовых сточных вод, а также стоков, содержащих эмульсии, масла и жиры животного и растительного происхождения.

Область применения очистных сооружений типоряда Векса:

  • производственные площадки промышленных предприятий;
  • населенные территории (селитебные);
  • складские комплексы;
  • АЗС;
  • автостоянки и парковочные терминалы;
  • автомобильные дороги и мостовые переходы;
  • железнодорожные перегоны.
Размещение оборудования
Размещение оборудования

1. Разделительная камера; 2. Поворотный колодец; 3. Контрольный колодец; 4. Установка «Векса» («Векса-М»).

Производительность установок по типоряду от 2 до 50 л/сек, в случае большей производительности, возможно сблокировать установки до получения необходимой, например, требуется организовать ливневые очистные сооружения мощностью 300 л/сек. В это случае возможно применение шести установок Векса-50, производительностью 50 л/сек каждая.

Для расчета производительности очистных сооружений поверхностных стоков необходимы следующие исходные данные:

  • общая площадь водосбора, в Га;
  • разбивка площади по покрытиям (кровля, асфальтовые и бетонные покрытия, газоны и др.) в Га;
  • длина сетей наружной ливневой канализации (закрытые трубопроводы с учетом присоединительных участков от дождеприемников и открытые лотки);
  • качество очищенной воды на выходе из очистных сооружений (в соответствии с Техническими условиями на отвод очищенных поверхностных стоков);
  • отметка лотка подводящего коллектора последнего участка ливневой сети (для определения высоты смотровых колодцев, входящих в комплект поставки установок типоряда Векса, стандартный вариант поставки - 1,8 м).
Скачать опросный лист для подбора очистных сооружений поверхностных стоков (DOC, 39KB)
Цены на установки Векса
МодельПроизводительностьПлощадьМасса, тКоличествоСтоимость, руб (с НДС)*
м3/часл/сводосбора, Гасухаяс водойкорпусов, штбазоваяверсия М
Векса-27,220,20,54,31311 000370 000
Векса-51850,50,95,81552 000643 000
Векса-1036101,01,115,01по запросупо запросу
Векса-1554151,51,520,01по запросупо запросу
Векса-2072202,02,127,81по запросупо запросу
Векса-30108303,02,330,81по запросупо запросу
Векса-35126353,52,634,51по запросупо запросу
Векса-40144404,03,041,12по запросупо запросу
Векса-50180505,03,749,42по запросупо запросу
Векса-60216606,04,661,62по запросупо запросу
Векса-70252707,05,269,02по запросупо запросу
Векса-80288808,06,082,24по запросупо запросу
Векса-10036010010,07,498,84по запросупо запросу
Векса-12043212012,09,2123,24по запросупо запросу
Векса-16057616016,012,0164,48по запросупо запросу
Векса-20072020020,014,8197,68по запросупо запросу
*Степень очистки по нефтепродуктам: Векса — 0,3 мг/л Векса-М — 0,05 мг/л

Выпускается в двух модификациях:
Векса - (2- 50) – предназначена для очистки ливневых, талых, производственных и поливомоечных сточных вод, с входящими концентрациями до 700 мг/л по взвешенным веществам и до 70 мг/л по нефтепродуктам. Степень очистки – взвешенные вещества до 5 мг/л и нефтепродукты – до 0,3 мг/л. (ПДК сброса в водные объекты хозяйственно-питьевого и культурно-бытового водопользования).
Векса - (2- 50) - М – предназначена для очистки ливневых, производственных, талых и поливомоечных сточных вод, с входящими концентрациями до 700 мг/л по взвешенным веществам и до 70 мг/л по нефтепродуктам. Степень очистки – взвешенные вещества до 3 мг/л и нефтепродукты – до 0,05 мг/л. (ПДК сброса в водные объекты рыбохозяйственного назначения).

Установка Векса, Векса-М может применяться для надземного или подземного размещения.

В случае надземного размещения очистных сооружений для ливневой канализации необходимо предусмотреть:

  • опорную конструкцию для фиксации оборудования (металлокаркас или железобетонное основание);
  • при необходимости, утепление корпуса и стеклопластиковых люков;
  • при заказе оборудования уточнить необходимость усиления конструкции.

В случае подземного размещения очистных сооружений для ливневой канализации необходимо предусмотреть:

  • устройство монолитного фундаментного снования (параметры основания определяются в ходе выполнения проектных работ);
  • уточнить высоту смотрового колодца (стандартный вариант предполагает применение колодцев 1,8 м, от лотка подводящего трубопровода наружной ливневой канализации до поверхности земли). В случае необходимости, возможно изготовление установок с высотой смотрового колодца до 3,0 м, при этом корпус установки выполняется в усиленном варианте. Если глубина подводящего коллектора более 3,0 м рекомендуется применение КНС.

Для подземного варианта размещения возможны варианты:

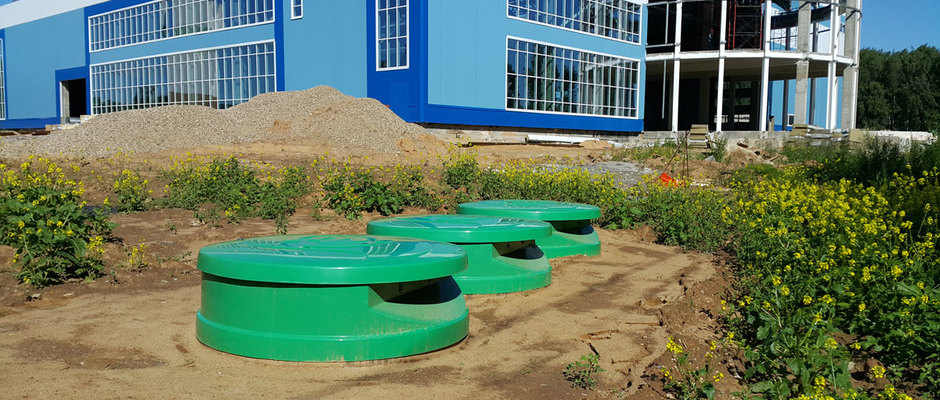

  • под газон (в этом случае установка монтируется на монолитное основание, комплектуется стеклопластиковыми люками);
  • под проезжую часть (в этом случае установка монтируется на монолитное основание, сверху выполняется разгрузочная плита для защиты оборудования от динамических нагрузок, комплектуется опалубочными кольцами. Чугунные люки комплектуются по месту).

Комплект поставки может включать опции:

  • монтажный комплект (текстильные стропы и анкерные талрепы);
  • датчик уровня нефтепродуктов;
  • датчик осадка;
  • комплект сорбционных элементов для замены;
  • лестницы;
  • подводящий и отводящий трубопроводы с фланцевым присоединением (вместо раструбного).

В технологической схеме с установкой Векса могут применяться:

  • блочные накопительные емкости из армированного стеклопластика для организации аккумулирующего резервуара;
  • разделительные камеры из стеклопластика полной заводской готовности;
  • смотровые колодцы из стеклопластика полной заводской готовности (линейные, поворотные, узловые, перепадные);
  • КНС из стеклопластика полной готовности (для подачи сточных вод или отведения очищенных ввод в соответствии с Техническими условиями на сброс);
  • - сухие УФ-блоки из стеклопластика подземного типа (для обеззараживания очищенных сточных вод.
Технические характеристики
Производительность установки, л/сед251015203035
ДлинаLмм290036005240704095401054011800
ДиаметрDмм1500150020002000200020002000
Высота входного патрубка (до лотка)H1мм1350135018001800180018001800
Высота выходного патрубка (до лотка)H2мм1200120015501550155015501550
Диаметр патрубковDNмм110160200200200250250
Глубина расположения входного патрубка (до лотка) от поверхности землиH3По проекту
Количество сорбционных фильтров шт1234568
Рабочий объемVм33,774,9513,9218,4725,7228,5031,9
Объем осадка м30,270,461,652,463,404,084,36
Объем нефтепродуктов м30,060,090,260,330,430,520,58
Масса (сухая / с водой) т0,5/4,30,9/5,81,1/15,01,5/20,02,1/27,82,3/30,82,6/34,5
Срок замены сорбента мес6
* песконефтеуловитель, для Векса-40-М, Векса-50-М
** сорбционный фильтр, для Векса-40-М, Векса-50-М
Технические характеристики
Производительность установки, л/сед4050
40(ПН)*40(С)**40М(ПН+С)50(ПН)*50(С)**
ДлинаLмм9540504014580110406440
ДиаметрDмм20002000200020002000
Высота входного патрубка (до лотка)H1мм18001600180018001600
Высота выходного патрубка (до лотка)H2мм16001450145016001450
Диаметр патрубковDNмм315315315315315
Глубина расположения входного патрубка (до лотка) от поверхности землиH3По проекту
Количество сорбционных фильтров шт912
Рабочий объемVм328,5012,3038,1030,0015,70
Объем осадка м35,415,416,19
Объем нефтепродуктов м30,650,951,301,501,65
Масса (сухая / с водой) т2,0/27,81,0/13,33,0/41,12,5/32,51,2/16,9
Срок замены сорбента мес6
* песконефтеуловитель, для Векса-40-М, Векса-50-М
** сорбционный фильтр, для Векса-40-М, Векса-50-М

Для заказа оборудования необходимы следующие уточнения:

  • модификация с указанием производительности (Векса, Векса-М);
  • вариант исполнения (подземный или надземный);
  • место размещения (газон или проезжая часть);
  • опции.
Установка Векса (2-30)
Установка Векса (2-30)

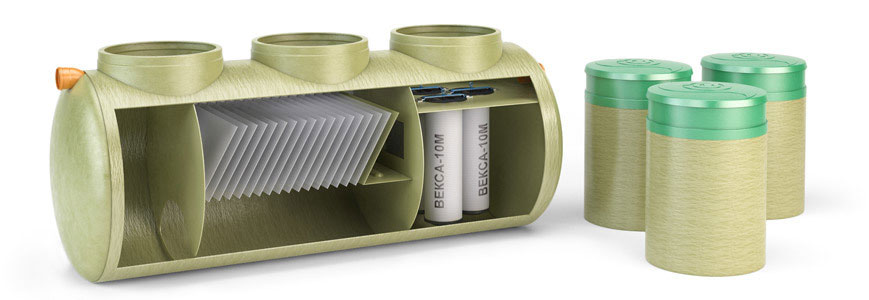

1. Корпус (стеклопластик); 2. Смотровой колодец с люком; 3. Входной патрубок с раструбным соединением; 4. Выходной патрубок с раструбным соединением; 5. Первая перегородка; 6. Тонкослойный блок; 7. Вторая перегородка; 8. Обводной байпас; 9. Коалесцентный фильтр (сепаратор); 10. Сорбционный фильтр одноступенчатый или двухступенчатый (для Векса-М); 11. Сорбционный материал первой ступени очистки; 12. Сорбционный материал второй ступени очистки (для Векса-М); 13. Люк; 14. Зона накопления осадка; 15. Зона накопления нефтепродуктов; 16. Песколовка; 17. Тонкослойный отстойник; 18. Зона фильтрации; D. Диаметр корпуса; D1. Диаметр патрубков; D2/D3. Диаметр смотрового колодца; H. Высота корпуса; H1. Высота расположения входного патрубка; H2. Высота расположения выходного патрубка; H3. Глубина расположения входного патрубка (до лотка) от поверхности земли; L. Длина корпуса.

Установка Векса (40-50)
Установка Векса (40-50)

1. Корпус (стеклопластик); 2. Смотровой колодец с люком; 3. Входной патрубок с раструбным соединением; 4. Выходной патрубок с раструбным соединением; 5. Первая перегородка; 6. Тонкослойный блок; 7. Вторая перегородка; 8. Обводной байпас; 9. Коалесцентный фильтр (сепаратор); 10. Сорбционный фильтр одноступенчатый или двухступенчатый (для Векса-М); 11. Сорбционный материал первой ступени очистки; 12. Сорбционный материал второй ступени очистки (для Векса-М); 13. Люк; 14. Зона накопления осадка; 15. Зона накопления нефтепродуктов; 16. Песколовка; 17. Тонкослойный отстойник; 18. Зона фильтрации; D. Диаметр корпуса; D1. Диаметр патрубков; D2/D3. Диаметр смотрового колодца; H. Высота корпуса; H1. Высота расположения входного патрубка; H2. Высота расположения выходного патрубка; H3. Глубина расположения входного патрубка (до лотка) от поверхности земли; L. Длина корпуса.

Степень очистки ливневых сточных вод
Наименование загрязнителяЕдиницы измеренияДо очисткиПосле очистки
Взвешенные веществамг/л13003–5
Нефтепродуктымг/л1100,3 (0,05 для Векса-М)
БПК5мгО2302
Специфические компонентыотсутствуютотсутствуют
Примечание – растворенных нефтепродуктов не более 5%.
