Флотатор двухступенчатый проточный ФДП


Назначение

Очистка сточных вод:
  • нефтехимических предприятий;
  • ремонтных железнодорожных предприятий;
  • мясомолочных и масложировых предприятий;
  • прачечных;
  • любых других производств, нуждающихся в очистке промышленных стоков.

Преимущества

  • Производительность от 1 до 50 м3/час
  • Возможность очистки сточных вод с химическими реагентами
  • Напорная или безнапорная подача сточных вод
  • Применение на различных производственных стоках

Конструкция

Конструктивно двухступенчатый флотатор состоит из камеры смешения, первой камеры флотации с конусом для осаждения тяжелых частиц, насосного агрегата, сатуратора, второй камеры флотации, скребкового колеса с приводом, пульта управления.

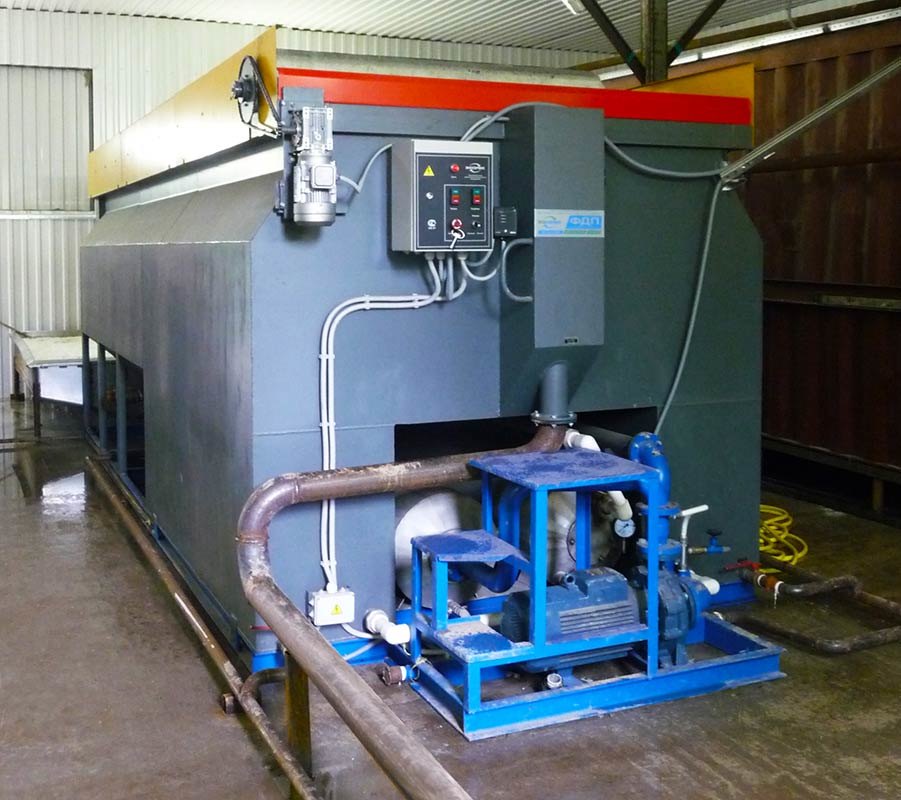

ФДП 20 на предприятии выпуска молочной продукции

Принцип работы

Загрязненные производственные сточные воды из накопительной емкости поступают в камеру смешения, затем в первую камеру флотации, где смешиваются с водовоздушной смесью от сатуратора. В камере стоки огибают встроенную емкость, тяжелые частицы оседают вниз и собираются в конусе, легкие загрязнения слипаются с пузырьками воздуха и всплывают вверх.

Предварительно очищенная вода фильтруется, смешивается с воздухом и реагентами, перекачивается насосом в верхнюю часть сатуратора из нержавеющей стали. В сатураторе создается повышенное до 0,5-0,6 МПа давление и воздух растворяется в воде. Эта перенасыщенная воздухом смесь поступает в распределительный коллектор второй флотационной камеры и в небольшом количестве в первую флотационную камеру. Во второй камере при сбросе давления, пузырьки выделившегося воздуха с частицами загрязнений поднимаются на поверхность, где собираются скребковым колесом (шламоудалителем) и отводятся в специальную емкость. Очищенные промышленные стоки через отверстия внизу переливной трубы поступают в трубопровод на сброс.

Подбор флотатора

На выбор модели ФДП влияют следующие факторы:
  • суточный объем производственных сточных вод, нуждающихся в очищении;
  • режим работы – залповое или равномерное поступление стоков;
  • характер стоков (промышленные, ливневые, фекальные, смешанные);
  • характер загрязнений (нефтепродукты, масла, жировые эмульсии, взвешенные частицы, органика, ПАВ);
  • агрессивность химического состава стоков (кислотность должна находиться в диапазоне 6,5 – 8,5; при других показателях необходима модификация с корпусом из нержавейки);
  • способ подачи неочищенной воды (напорный или безнапорный);
  • температуры очищаемой воды (при температурах от 40 до 60°С применяется специальный насос);
  • необходимость в применении химических флокулянтов или коагулянтов;
  • требования по обеззараживанию очищенных стоков;
  • место сброса вод после очистки: ближайший водоем, городская или ливневая канализация; или перекачка на оборудование для химической и биологической очистки воды;
  • требование по удалению и обработке осадка и флокошлама.

Оптимальный способ выбора оборудования для очистки промышленных стоков – заполнение опросного листа или консультация нашего специалиста. Профессиональный консультант поможет Вам выбрать модель флотатора и подобрать сопутствующее оборудование под Ваши конкретные условия.

Монтаж

  • ФДП эксплуатируется в отапливаемых производственных помещениях с обязательным искусственным освещением и вентиляцией;
  • допустимый диапазон температур – от +5 до +35 ºС;
  • установка на жесткую металлическую раму на ровный горизонтальный пол;
  • с помощью внешних трубопроводов подключается к системам поступления и отведения загрязненной воды, подвода воды и сжатого воздуха, шламонакопителю;
  • подводится электропитания от трехфазной сети переменного тока 0,4 кВт;
  • пульт управления может быть размещен на ближайшей стене.

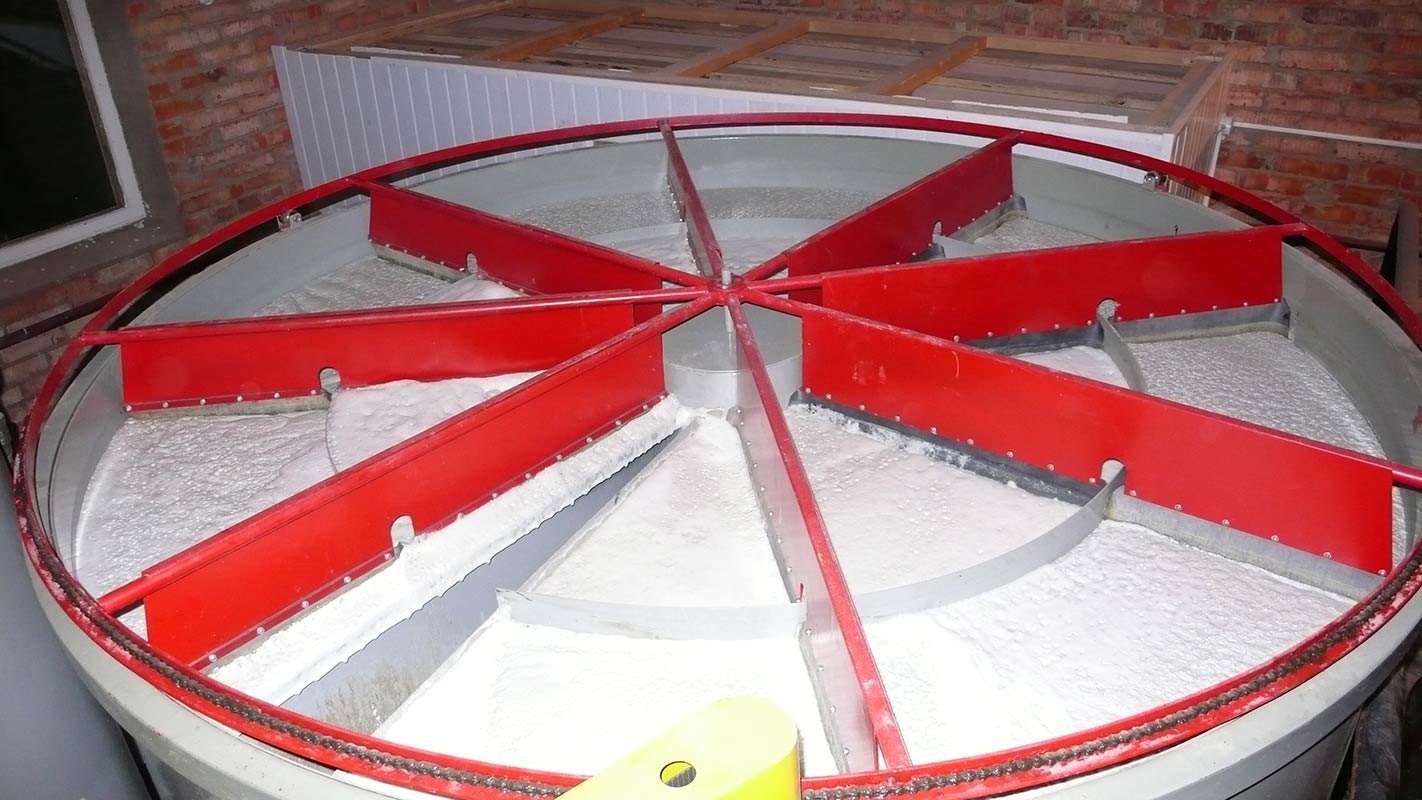

Видео: шламовый механизм флотатора в работе

Преимущества ФДП

Флотаторы с двумя ступенями очистки характеризуются высокой надежностью и производят очищение более высокой степени, чем одноступенчатые.

Преимущества ФДП:

  1. возможность подобрать модель флотатора с производительностью от 1 до 50 м³/час;
  2. возможность очистки промышленных стоков с очень высоким уровнем загрязнения;
  3. не требуются отстойники для предварительной очистки;
  4. возможность использования флокулянтов или коагулянтов;
  5. возможность применения для очистки бытовых и производственных сточных вод различного происхождения;
  6. агрегат справляется с залповым поступлением сточных вод;
  7. использование в системах с напорной и безнапорной подачей сточных вод;
  8. использование в условиях недостатка производственных площадей и отсутствием возможности установить накопительные емкости ниже нулевой отметки.

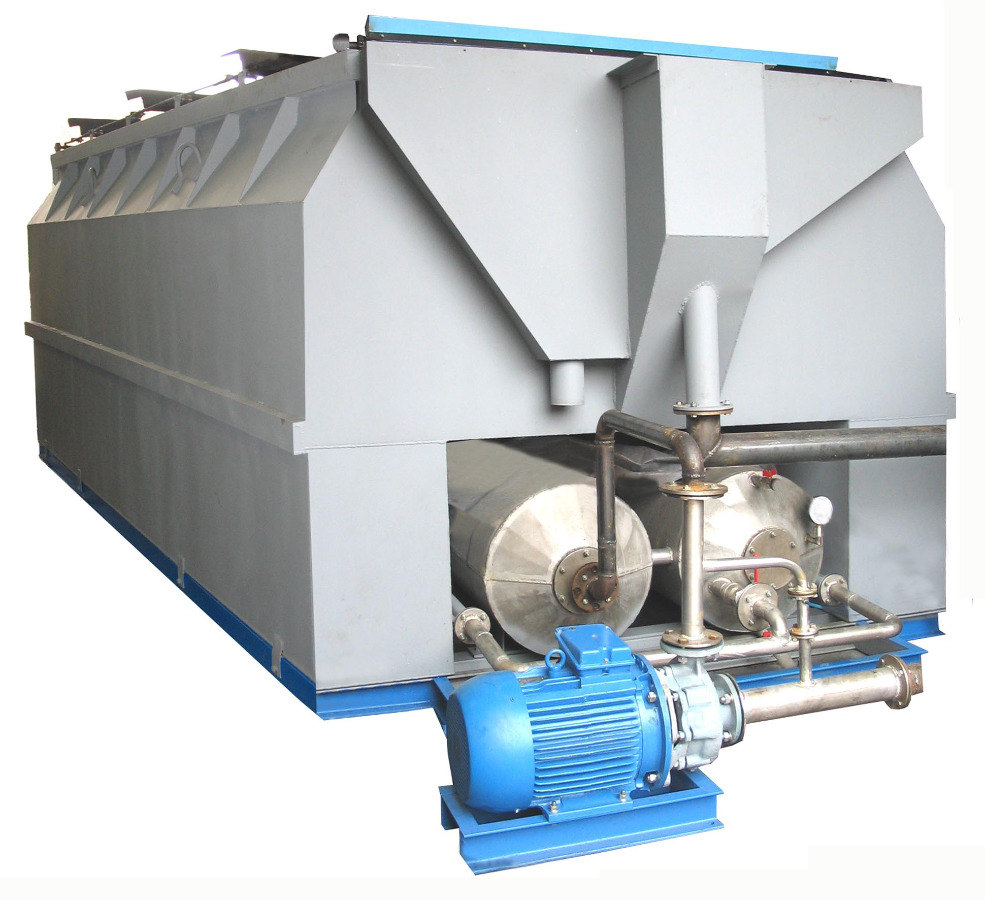

ФФУ-30
ФФУ-30

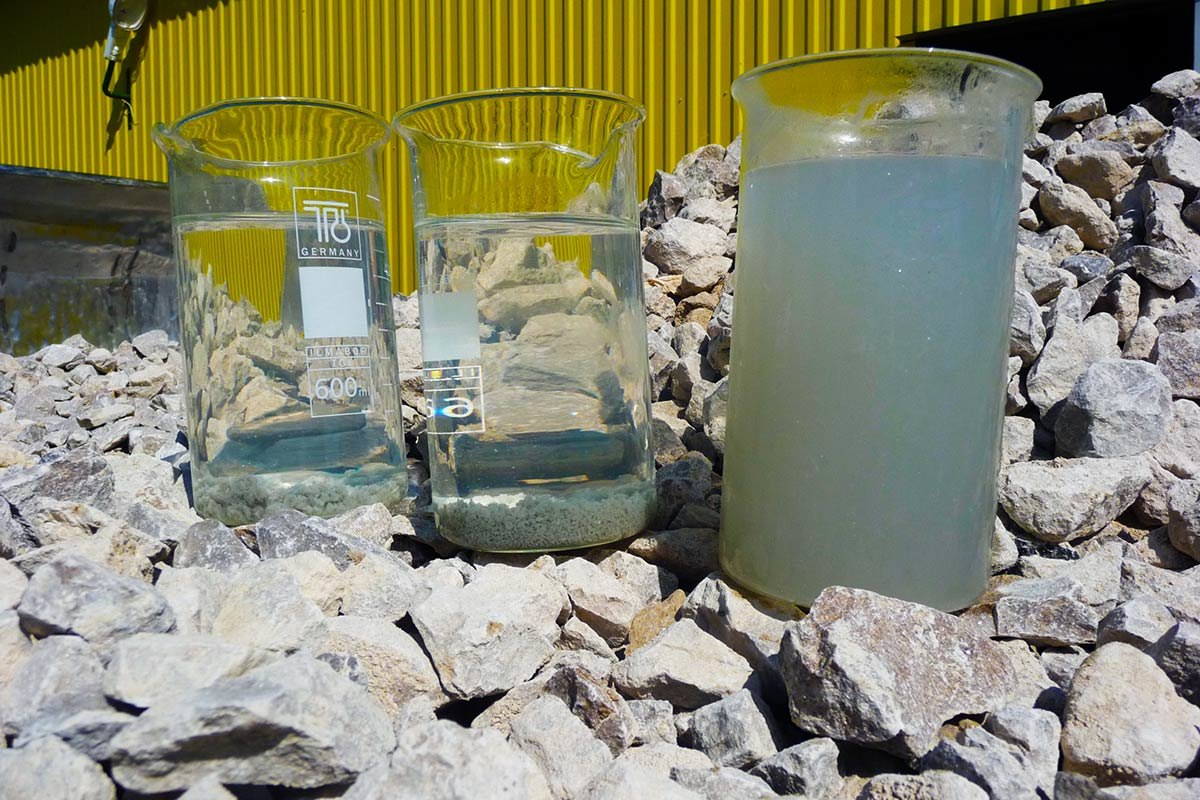

Пробное коагулирование сточных вод
Пробное коагулирование сточных вод
ФДП 20 на предприятии выпуска молочной продукции
ФДП 20 на предприятии выпуска молочной продукции

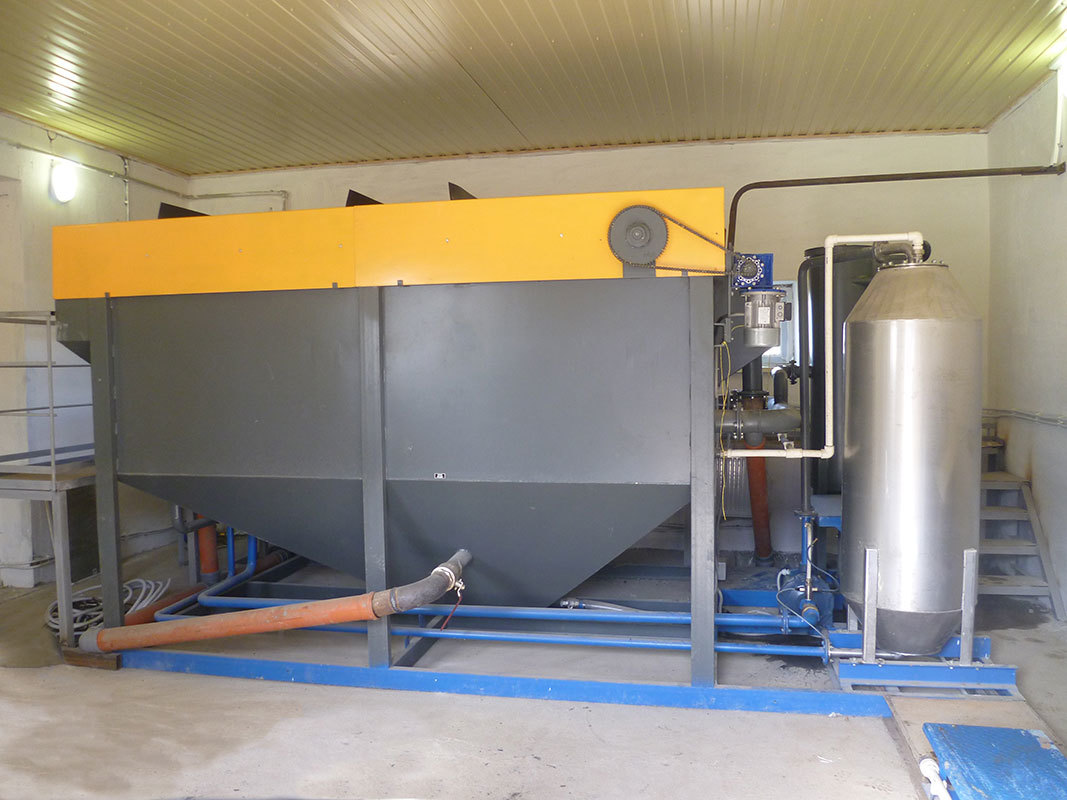

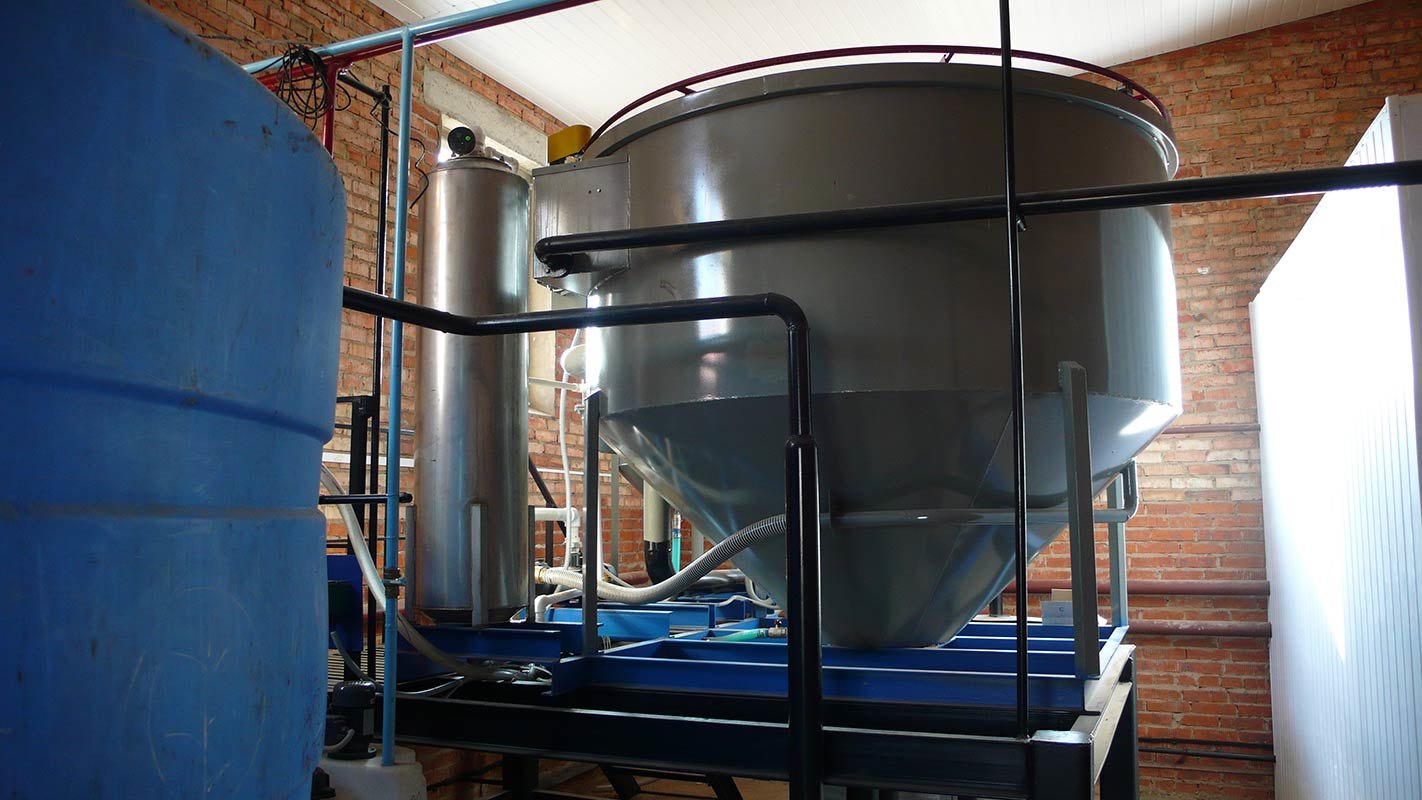

Флотатор ФДП-8 в качестве звена очистных сооружений мясокомбината
Флотатор ФДП-8 в качестве звена очистных сооружений мясокомбината

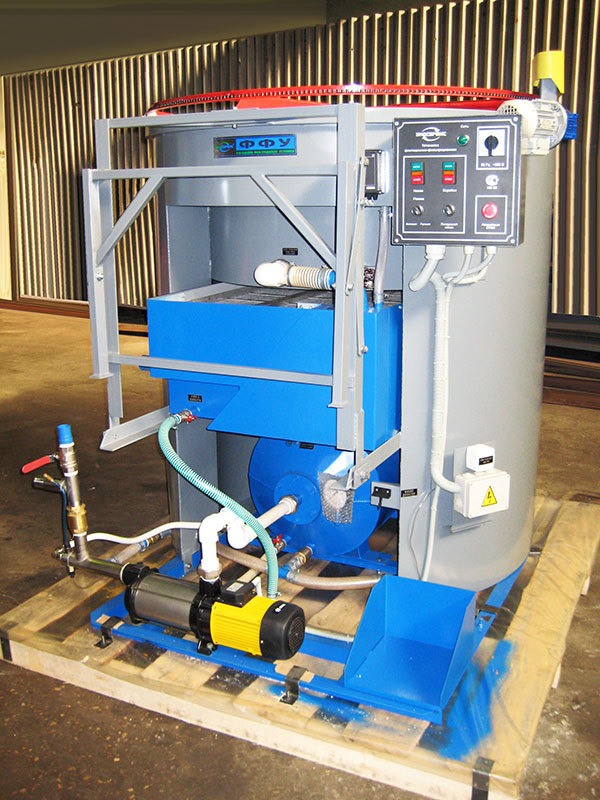

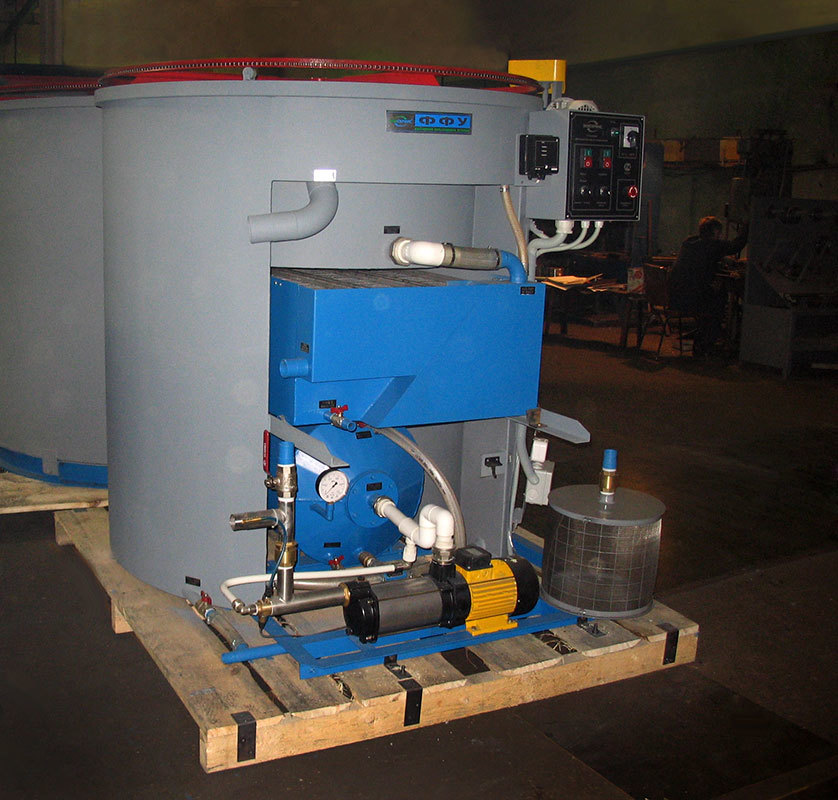

Флотатор ФФУ-4
