Флотатор Flotomax® – очистка промышленных сточных вод


Назначение

Очищает стоки от нефтепродуктов, масел, жиров, органических примесей, ионов некоторых металлов, поверхностно-активных веществ, взвешенных минеральных частиц.

Где применяется

  • на нефтехимических производствах;
  • масложировых, мясомолочных и других предприятиях пищевой промышленности;
  • обогатительных фабриках;
  • целлюлозно-бумажных комбинатах;
  • предприятиях текстильной промышленности

Комплектация

  • Стеклопластиковый корпус
  • Насосное оборудование
  • Сатуратор
  • Механизм удаления шлама
  • Опционально:
  • Реагентное хозяйство
  • Трубчатый смеситель
Опционально:
  • Реагентное хозяйство
  • Трубчатый смеситель
Скат-2 из нержавеющей стали

Конструкция и технология работы

Флотатор Flotomax-S может использоваться отдельно или входить в комплекс оборудования по очистке промышленных стоков. Варианты использования зависят от степени и характера загрязнения отработанной воды на конкретном предприятии и требований к чистоте стоков предприятия.

Конструктивно флотатор состоит из металлической рамы, закрепленного на ней стеклопластикового корпуса (ванны), сатуратора, насосного оборудования. Внутри корпуса находится скребковый механизм для удаления шлама. Имеется шкаф управления, расстояние до флотатора – не более 10 м. При необходимости химической очистки промышленных стоков в комплект поставки опционально добавляются реагентное хозяйство и трубчатый смеситель.

Перед подачей в флотатор сточные воды необходимо очистить от мусора и крупных механических включений. Затем стоки подаются в очистное оборудование Flotomax, смешиваются с водой, насыщенной растворенным воздухом в сатураторе. При смешении во всем объеме стоков образуются небольшие пузырьки воздуха, которые слипаются с гидрофобными загрязнениями и поднимаются на поверхность смеси. Степень очистки зависит от объема рециркуляционной водовоздушной смеси. Объем смеси при росте загрязнения стоков автоматически увеличивается.

С поверхности шлам удаляется скребковым механизмом и собирается в шламосборнике. Чистая вода, пройдя через весь флотатор, проходит под перегородкой, погруженной в емкость и отсекающей шлам на поверхности, сливается в отсек для очищенной воды и затем по трубопроводу на слив.

Жидкость для сатуратора набирается насосом в отсеке чистой воды, через эжектор в нее подсасывается воздух. Смесь воздуха с водой поступает в сатуратор, внутри которого создается повышенное давление и воздух растворяется в жидкости. Из сатуратора водовоздушная смесь поступает на перемешивание с поступающими неочищенными стоками.

Показатели очистки Flotomax-s
Загрязнение Степень очистки до, %
Взвешенные вещества 95
Масла 95
Жиры 98
Нефтепродукты 95
ПАВ 40
Органические вещества 60
Некоторые ионы металлов 60

Видео работы флотатора Flotomax-S

Выбор модели

Для выбора модели флотатора заполните опросный лист или свяжитесь с нашими консультантами – они помогут учесть все требования к очистке промышленных сточных вод конкретного предприятия в зависимости от следующих факторов:

  • суточного объема стоков;
  • характера загрязнений (взвеси минеральных частиц, нефть и продукты переработки, жиромасляные эмульсии, органические загрязнения);
  • режима работы и равномерности образования стоков;
  • происхождение стоков – производственные, бытовые, ливневые или их смесь;
  • место отведения очищенной воды: водоем, городская канализация или дальнейшая химическая или биологическая очистка;
  • необходимость применения химических реагентов.

Преимущества

  1. возможность выбрать агрегат с производительностью от 2 до 20 м³/ч;
  2. корпус выполнен из современного материала – армированного стеклопластика, по прочности не уступающего стали. Номинальный срок службы – 50 лет. Не подвержен коррозии, может быть окрашен в различные цвета;
  3. для изготовления Flotomax-S применяются высококачественные комплектующие известных изготовителей, после изготовления флотатор проходит производственные испытания – это позволяет гарантировать высокое качество и долговечность оборудования;
  4. емкости и агрегаты, расположенные в корпусе флотатора, выполнены из коррозионностойких материалов, что позволяет применять флотатор для переработки химически агрессивных сред;
  5. возможность использования химических реагентов;
  6. возможность очистки промышленных сточных вод с очень высокой концентрацией загрязняющих веществ и взвешенных частиц;
  7. компактные размеры позволяют установить и запустить агрегат в условиях недостаточности производственных площадей;
  8. нет необходимости в сжатом воздухе;
  9. простая система управления, возможность работы в ручном и автоматическом режимах;
  10. легкое и простое техническое обслуживание.

Монтаж

Flotomax-S поступает заказчику полностью укомплектованный для запуска в работу. Требования к производственному помещению для размещения агрегата для флотационной очистки промышленных стоков:

  • наличие вентиляции;
  • наличие искусственного освещения;
  • отопление в осенне-зимний период, флотатор допускается эксплуатировать только при плюсовых температурах;
  • наличие трехфазной электрической сети с напряжением 0,4 кВт./li>

Установка оборудования производится на ровную поверхность. Сначала строго горизонтально устанавливается рама, на нее корпус, затем размещается прочее оборудование. Рядом с агрегатом размещается пульт управления. Флотатор подключается к источнику электропитания, трубопроводу холодной воды, технологическим трубопроводам (подачи/отведения очищаемых вод), шламосборнику.

Перед запуском агрегат заполняют чистой водой и проводят технологические испытания.

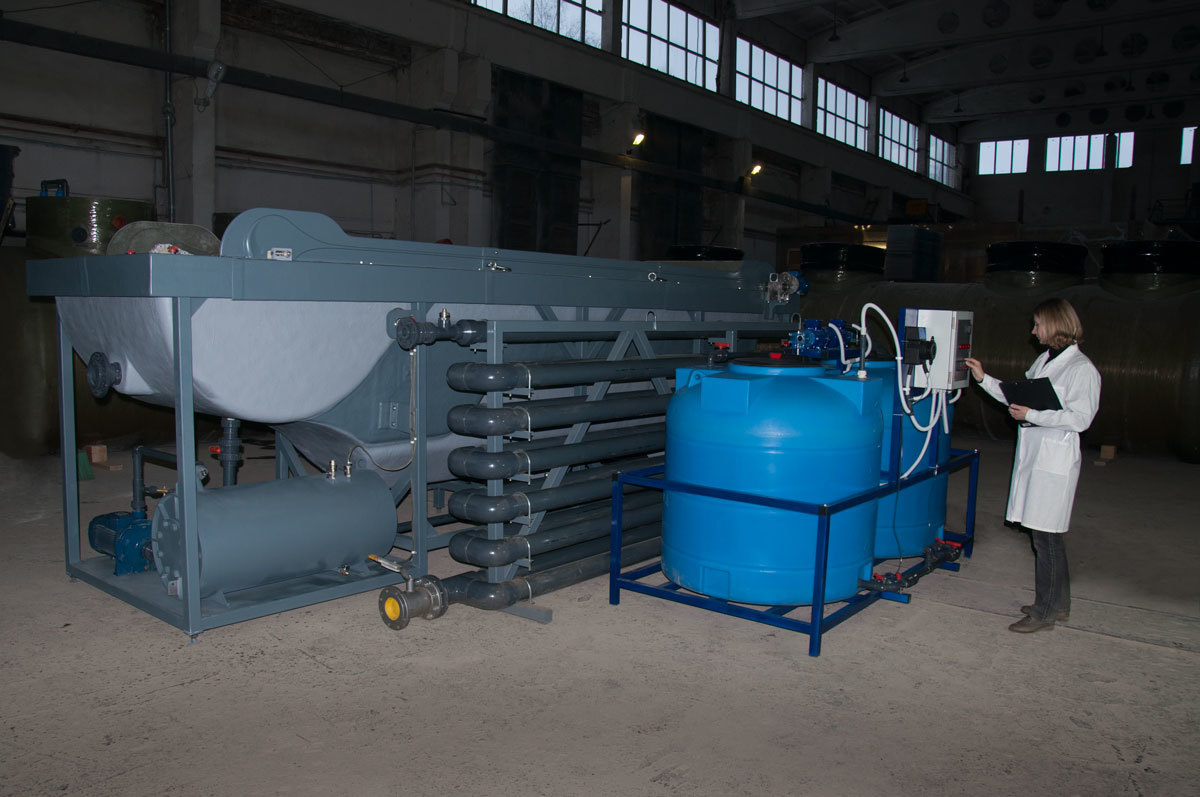

Флотомакс-5S

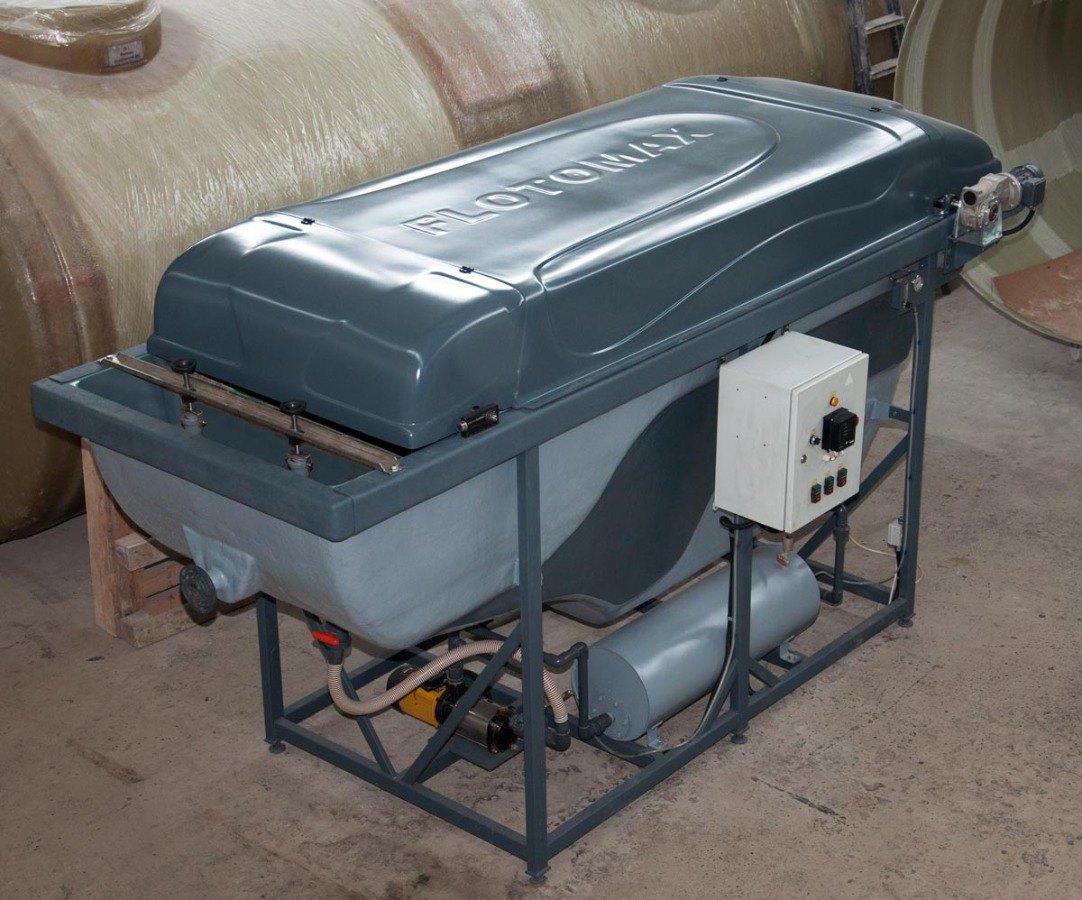

Флотатор Flotomax-2S

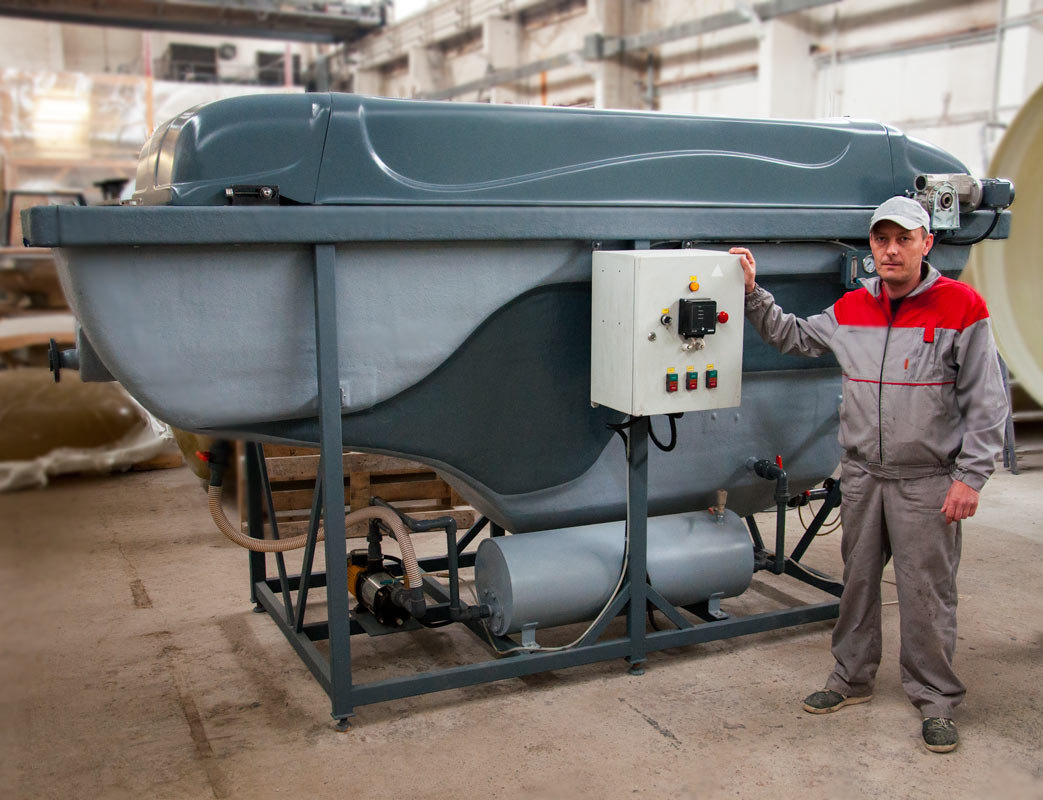

Флотатор Flotomax-2S
