Станция КНС Armoplast из стеклопластика


    Назначение

    Канализационная насосная станция Armoplast представляет собой емкость для сбора канализационных вод, оборудованную рабочим и резервным насосами и системой управления, позволяющей в автоматическом режиме (при заполнении емкости) перекачивать содержимое.

    Характерной особенностью данной станции является возможность перекачки загрязненных стоков по напорным канализационным системам.

    Применение

    Станция КНС может перекачивать:
    • химически агрессивные и содержащие нефтепродукты промышленные сточные воды;
    • сточные воды жилого сектора;
    • канализационные стоки на очистные сооружения;
    • очищенные стоки в природные водоприемники;
    • очищенную воду в системах технического и пожарного водоснабжения на промышленных предприятиях;
    • воду в небольших системах водоснабжения;
    • воду в системах дренажа и ливневой канализации.

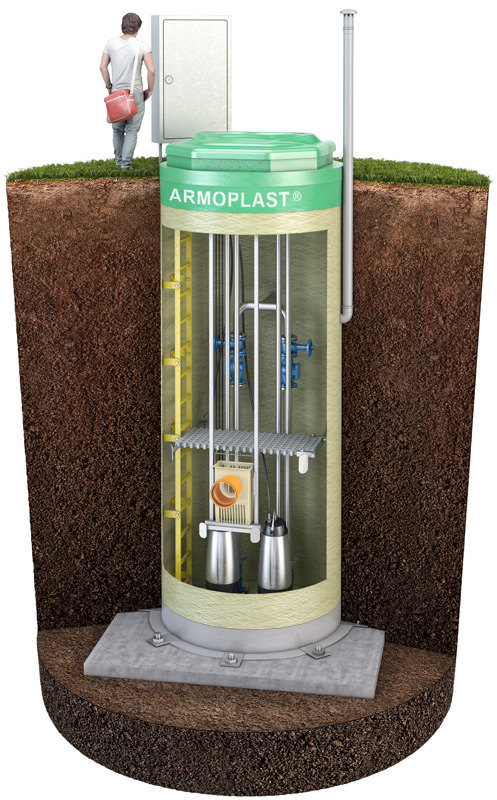

    Конструкция типовой КНС

    Выбор КНС Armoplast

    При выборе КНС руководствуются следующими параметрами:

    • характеристика перекачиваемой жидкости;
    • требуемый расход жидкости в единицу времени (расход насосного оборудования);
    • глубина залегания подводящего и отводящего трубопровода;
    • напор насоса, высота подъема жидкости при перекачивании;
    • протяженность напорного коллектора.

    Каждая канализационная насосная станция «Армопласт» комплектуется и изготавливается в соответствии с конкретными функциональными требованиями заказчика с учетом условий размещения, климатических условий, перекачиваемой среды, объемов перекачиваемых жидкостей, параметров системы канализации. Подбор технологических параметров оборудования производится строго индивидуально для каждого конкретного заказа.

    Преимущества

    Современный армированный стеклопластик, используемый для корпуса станции КНС, имеет массу достоинств:

    • долговечность — пластик может эксплуатироваться более 50 лет;
    • высокая механическая прочность;
    • коррозионная стойкость;
    • морозостойкость;
    • легкость — это облегчает монтаж и транспортировку;
    • химическая инертность к агрессивным средам.

    Преимущества канализационной насосной станции Armoplast:

    • компактные размеры, возможность незаметного размещения под дорогой или тротуаром;
    • возможность обслуживания изнутри;
    • полностью автоматизированная работа не требует постоянного присутствия человека, возможность дистанционного управления со щита;
    • наличие резервного насоса значительно повышает надежность всей системы.

    Устройство КНС

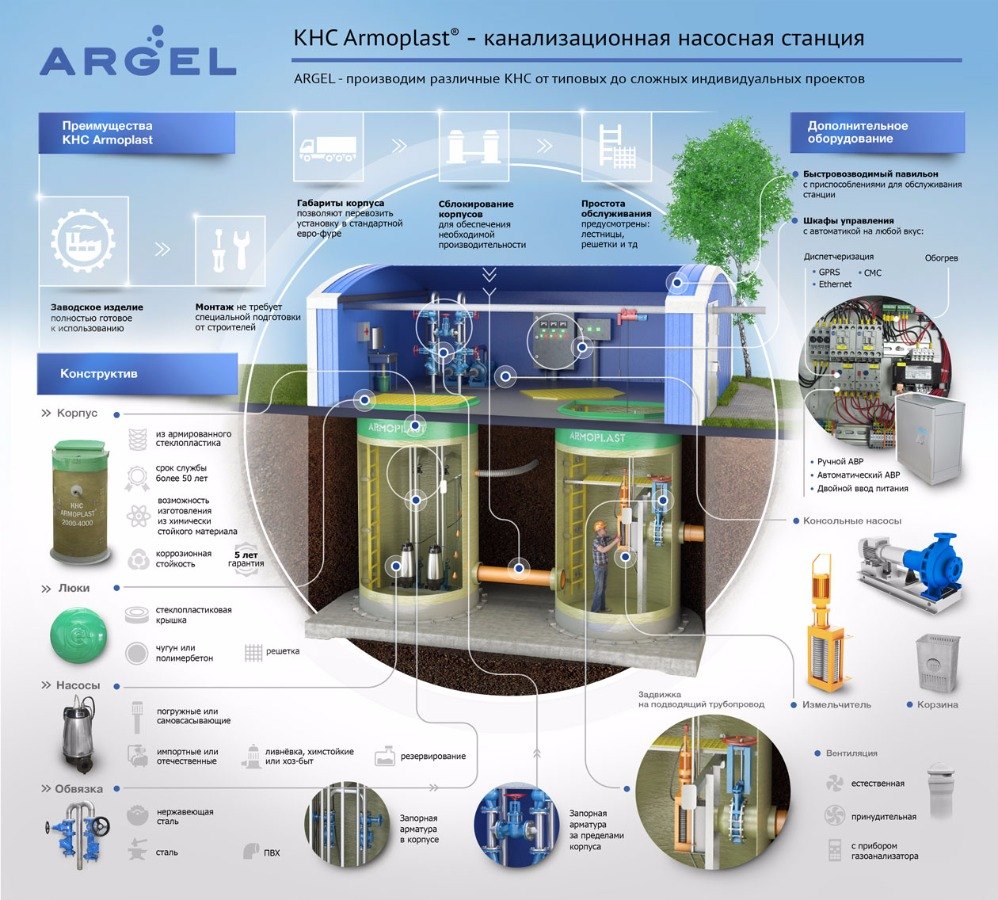

    Инфографика канализационной насосной станции

    Конструктивно канализационная насосная станция представляет собой цилиндр из прочного армированного стеклопластика с верхним смотровым люком с крышкой, лестницей и площадкой для обслуживающего персонала; ровным прочным днищем с отверстиями под крепежные анкеры. Цилиндр имеет два патрубка: для ввода и вывода перекачиваемых жидкостей, на вводе установлен контейнер для улавливания крупного мусора.

    Внутри стеклопластикового корпуса монтируются направляющие, по которым опускаются погружные насосы (рабочий и резервный). Жидкость собирается в нижней части резервуара, насосы включаются при подъеме или опускании уровня воды до определенного уровня. В резервуаре установлены поплавковые датчики уровня, управляющие сигналы от них передаются в шкаф управления и от него — на насосное оборудование.

    К выходному патрубку КНС подсоединяется обвязка с отводом (для каждого насоса своя), к которому герметично с помощью специальной муфты присоединяется насос. Насос может двигаться по направляющим и может быть поднят и извлечен при помощи лебедки для ремонта или техобслуживания.

    После выходного патрубка устанавливают задвижки и обратные клапаны. Шкаф управления может быть расположен на поверхности земли во влагозащищенном запирающемся защитном корпусе на стойках или в ближайшем здании. Режим работы — автоматический, постоянного присутствия человека не требуется.

    Монтаж

    Насосная станция КНС монтируется в котлован таким образом, что смотровой люк из стеклопластика немного выступает над уровнем земли, днище анкерами крепится к бетонному основанию. Резервуар засыпается песком слоями по 200–300 мм, каждый слой трамбуется.

    Сверху корпуса можно разместить газон, тротуар или ненагруженную дорогу. В этом случае вверху устраивается железобетонная плита, распределяющая нагрузку на окружающую почву, стеклопластиковый люк заменяется чугунным. Входной и выходной патрубки подключаются к трубопроводным системам до засыпки корпуса.

    По направляющим в резервуар опускаются насосы, устанавливаются поплавковые датчики, подсоединяются силовые и управляющие кабели, монтируется шкаф управления.

    Дополнительные опции

    При необходимости по требованию заказчика на стеклопластиковую КНС могут быть смонтированы дополнительные устройства. Самые востребованные из них:

    • Утепление и обогрев. Для работы насосной станции при отрицательных температурах корпус утепляется в заводских условиях, при необходимости — оборудуется системой электрического обогрева;
    • Подключение расходомера. если имеется необходимость вести учет количества перекачанной жидкости;
    • Измельчитель. Измельчает крупную фракцию отходов, которые затем удаляются с перекачиваемой жидкостью;
    • Павильон над КНС.. Легкое быстромонтируемое здание позволяет производить техническое обслуживание станции и разместить шкаф управления в помещении;
    • Возможна установка на вводе заслонки. При необходимости перекрывающей поток среды.

    Принцип работы

    Поступающие канализационные стоки накапливаются в нижней части резервуара канализационной насосной станции, проходят через съемный контейнер для очистки от мусора. Когда уровень жидкости поднимается до уровня верхнего поплавкового датчика, тот передает команду на щит управления, управляющий сигнал со щита включает погружной насос — происходит откачка жидкости в выходной патрубок резервуара. При понижении уровня жидкости до нижнего поплавкового датчика происходит отключение насоса.

    Автоматическая система управления канализационной насосной станцией из стеклопластика предусматривает возможность различных режимов работы: запуск резервного насоса при увеличении притока жидкости или при аварийном отключении рабочего насоса. Возможно чередование запусков основного и резервного оборудования с равными временными интервалами.

    На щит управления КНС выводятся управляющие сигналы от датчиков; имеется индикация работы насосов и их аварийного отключения, переполнения резервуара.

    Обслуживание

    Простая оригинальная конструкция стеклопластиковой КНС «Армопласт» сводит работы по техническому обслуживанию к минимуму. Обслуживание производится в соответствии с руководством по эксплуатации.

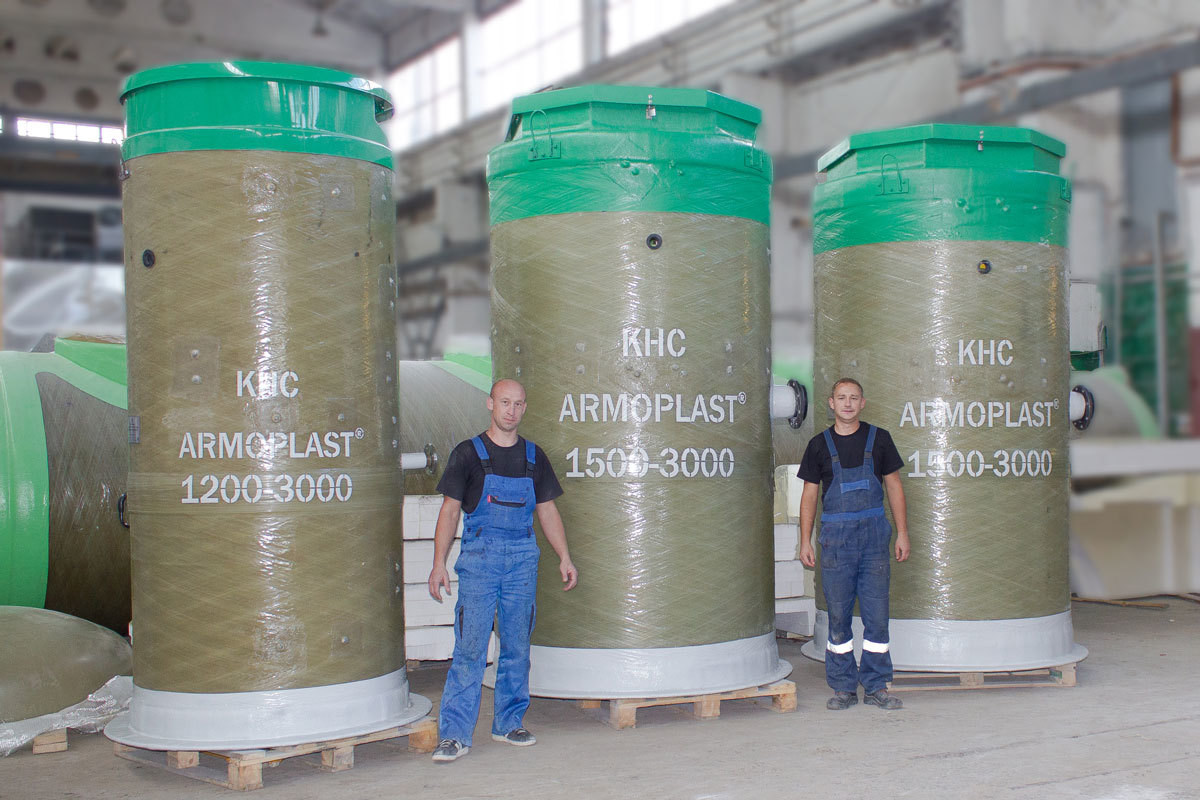

    КНС ARMOPLAST 1200-3000, 1500-3000

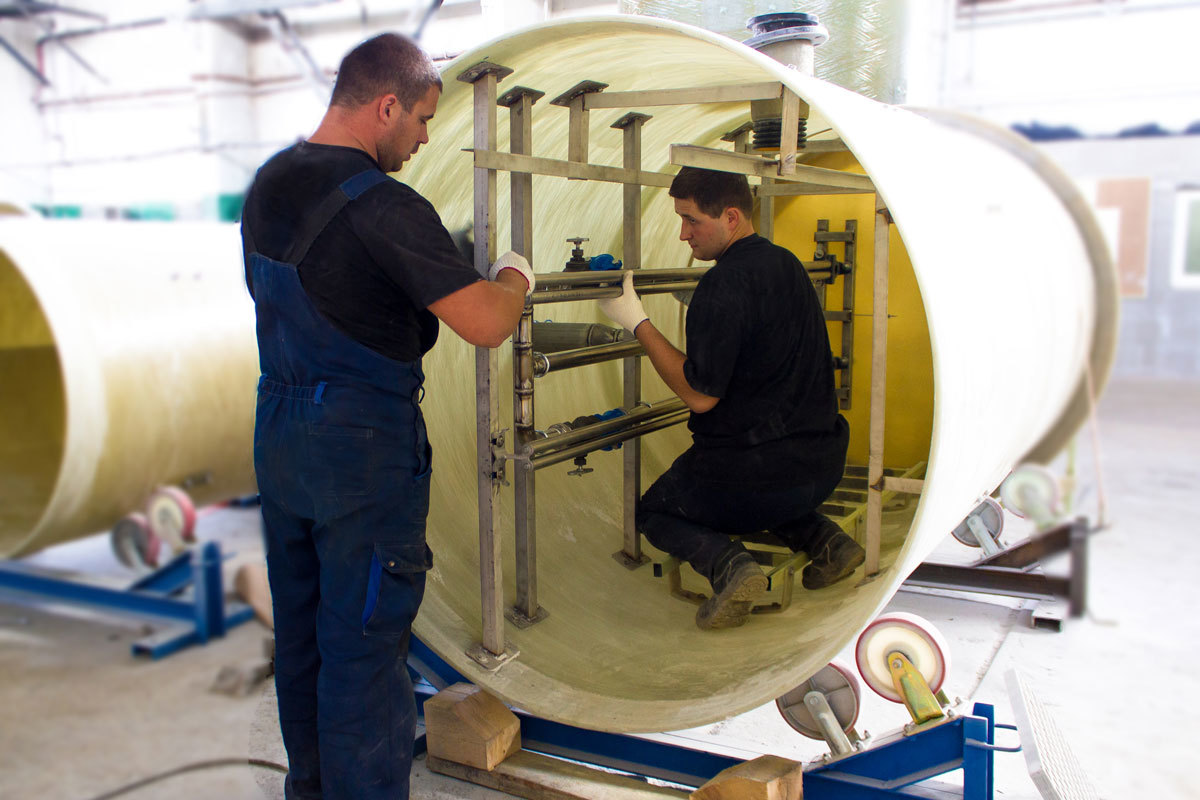

    Сборка обвязки из нержавейки

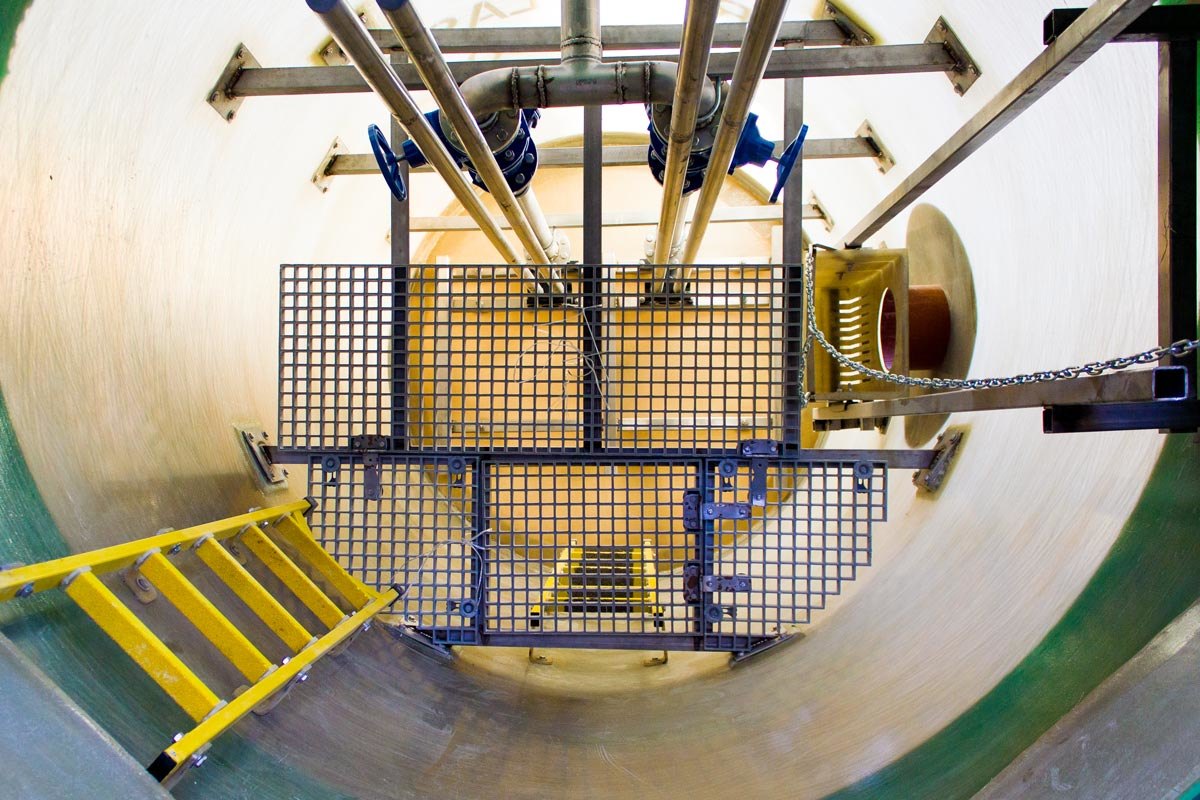

    Канализационная насосная станция изнутри
