ОДВ - ультрафиолетовое обеззараживание воды

Назначение

Обеззараживатель воды ОДВ используется для дезинфекции:

питьевой воды;
предварительно очищенной сточной жидкости;
технической жидкости;
оборотной воды;
воды в бассейнах.

Конструкция

Установка состоит из 2-х частей: пульта управления и блока дезинфекции. Состав оборудования:

Корпус из нержавеющей стали;
УФ лампы в кожухах;
пульт управления лампами;
блок промывки с насосным оборудованием;
датчик УФ-излучения.

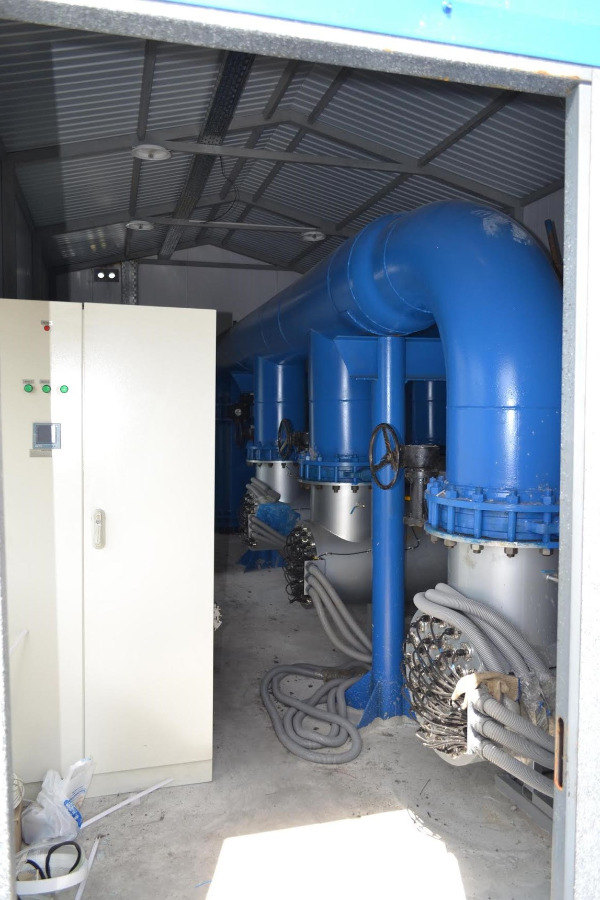

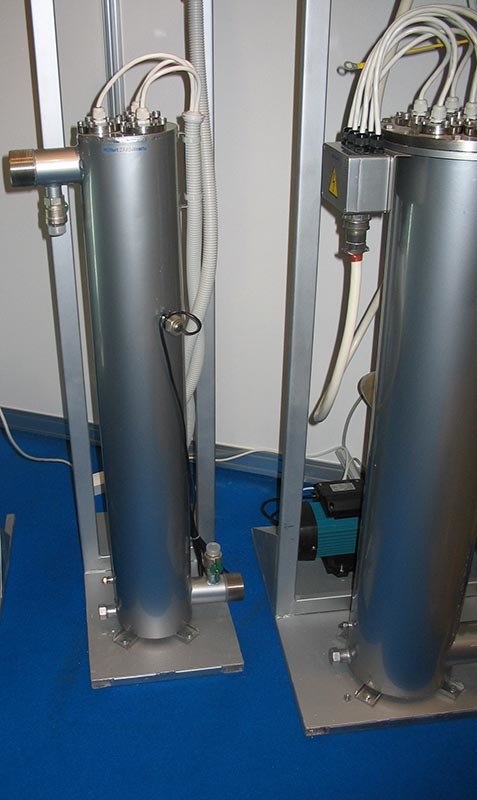

Обеззараживатель ОДВ-500-СА

Принцип работы

В настоящее время УФ обеззараживание воды считается наиболее безопасным и эффективным по отношению к патогенным микроорганизмам методом дезинфекции. Одним из представителей семейства современных ультрафиолетовых обеззараживателей является установка ОДВ, в задачи которой входит очистка воды до нормативных микробиологических показателей.

УФ обеззараживание воды основывается на бактерицидном действии ультрафиолетового облучения, источником которого являются ртутные лампы. Они располагаются в пропускающих УФ-лучи кожухах из кварцевого стекла, установленных внутри металлического корпуса.

Мимо этих кварцевых чехлов протекает вода, нуждающаяся в обеззараживании, в то время как УФ облучение воздействует на клетки вирусов и бактерий, уничтожая их навсегда.

Преимущества

Эффективность - ультрафиолетовое облучение уничтожает большинство видов бактерий и вирусов.
Экологическая безопасность – при УФ обеззараживании воды не формируется токсичная хлорорганика и не изменяется химический состав жидкости.
Экономичность - отсутствуют затраты на химические реагенты и содержание складов для их хранения, к которым применяются очень жесткие требования по экологической безопасности.
Простота монтажа – УФ обеззараживатель можно установить в течение всего нескольких часов и даже без остановки системы подачи воды потребителям.
Компактность – для размещения ультрафиолетовых ламп не требуются большие площади.

Из недостатков метода УФ обеззараживания воды (в сравнении, например, с хлорированием или озонированием) можно назвать только: отсутствие пролонгированного воздействия на жидкость и жесткие требования к параметрам качества исходной воды. Они зависят от назначения УФ-установки: для дезинфекции питьевой или сточной воды. Назначением обеззараживателя определяется и доза облучения: 16 мДж/кв.см - для питьевой жидкости, 30 мДж/кв.см - для сточной.

Правила подбора

Чтобы правильно выбрать модель установки для УФ обеззараживания воды или получить квалифицированную техническую консультацию о конкретной серии ОДВ, перезвоните нам или заполните нашу опросную анкету.

Мы составим для вас предложение с точным расчетом эффективности и стоимости ультрафиолетового обеззараживателя, учитывающее ваши требования, технические условия и материальные возможности.

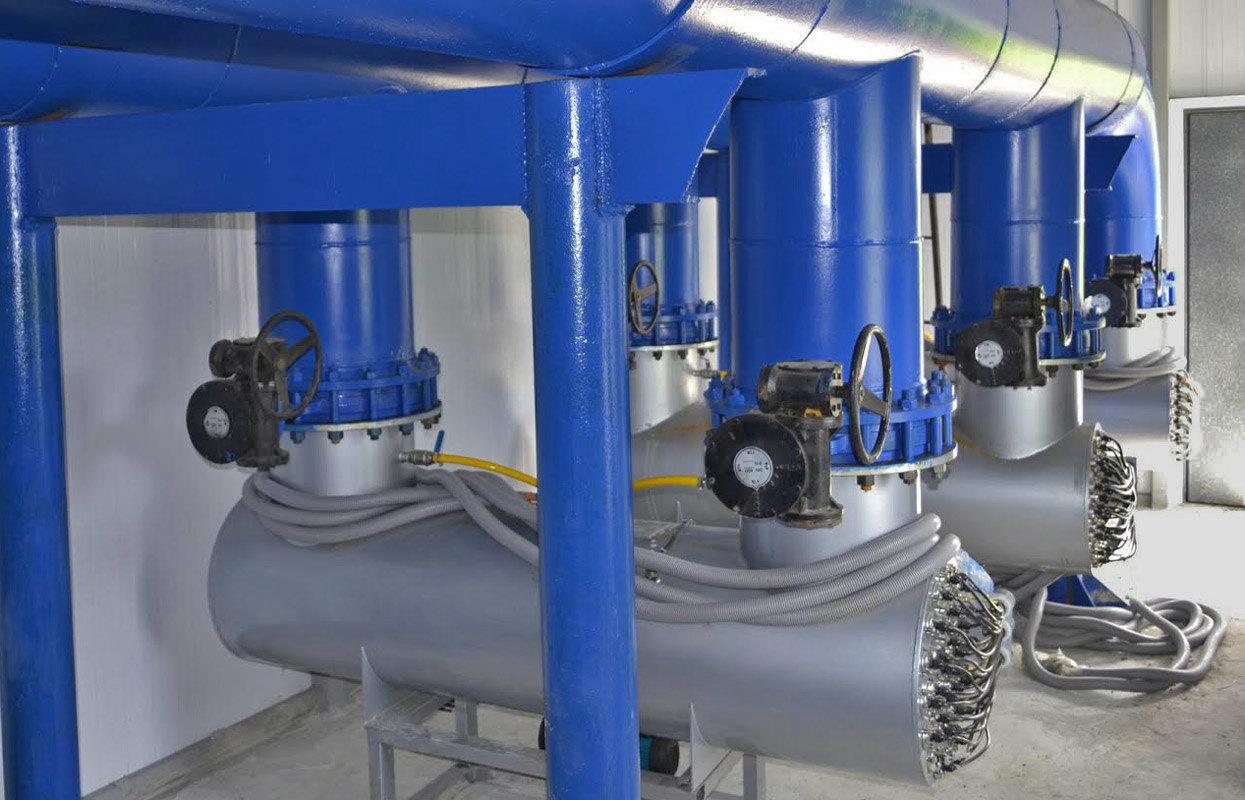

УФ-обеззараживатель ОДВ-500-СА

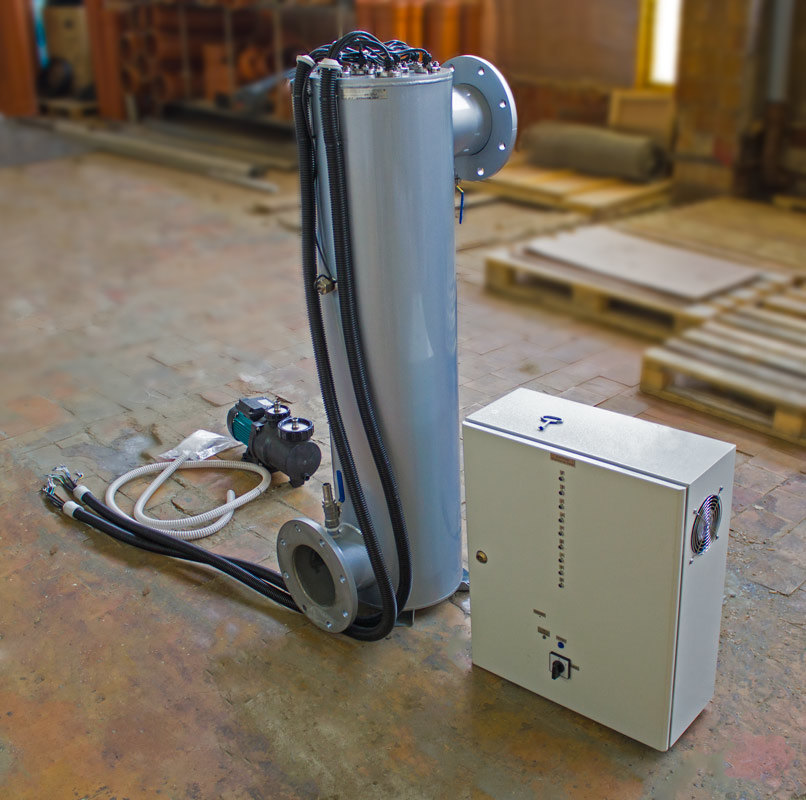

ОДВ-50-С

ОДВ-200А

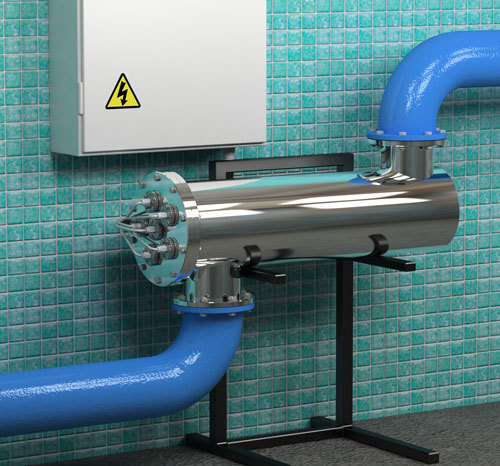

Ультрафиолетовый обеззараживатель ОДВ

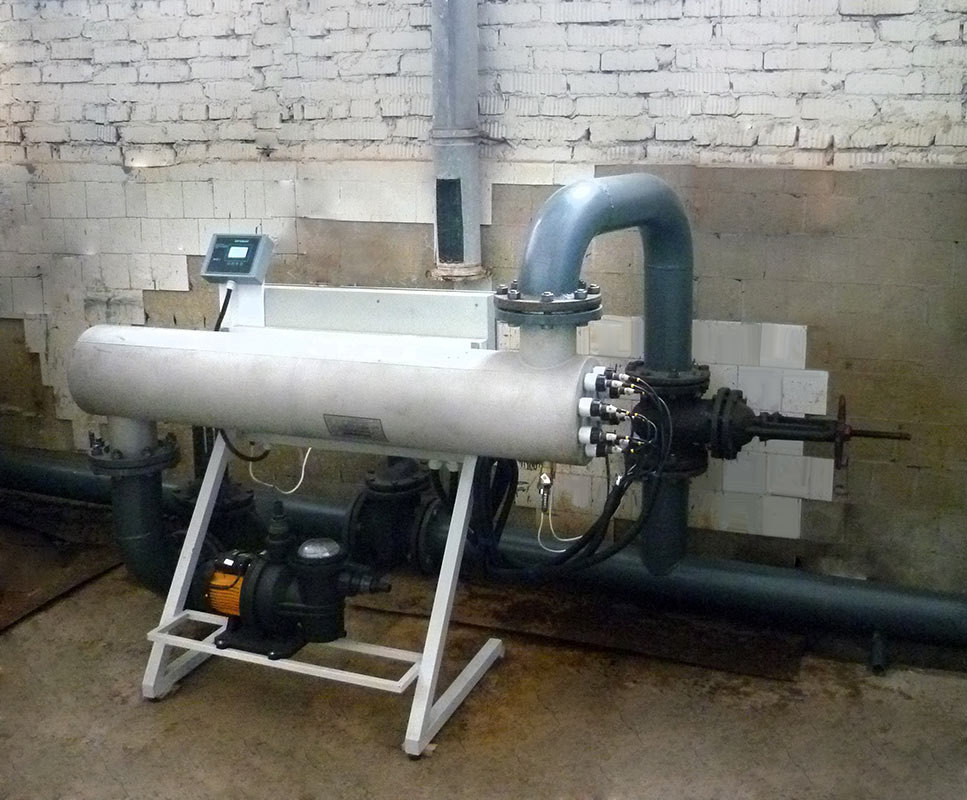

ОДВ-20С

УФ-обеззараживатель ОДВ-500-СА ОДВ-50-С ОДВ-200А Ультрафиолетовый обеззараживатель ОДВ ОДВ-20С Ультрафиолетовая лампа УДВ УФ обеззараживатель ОДВ 50 УФ обеззараживатель ОДВ 10 УФ обеззараживатель ОДВ 30 Обеззараживатель ОДВ-500-СА

Модель	Производительность	Стоимость
	м³/час	м³/час	м³/час	руб
Серия 1 Стандарт
ОДВ-5-0.2	0,25	0,2	0,15	9300
ОДВ-5-0.5	0,7	0,5	0,3	10800
ОДВ-5-1	1,3	1	0,7	23400
ОДВ-5-1.5	1,9	1,5	1	26200
ОДВ-5-2	3	2	1,5	29300
ОДВ-5-3	4	3	2	35700
ОДВ-5-4	4,9	4	3	49500
ОДВ-5	6	5	3,5	61700
ОДВ-7	8	7	4,4	79900
ОДВ-10	12	10	7,8	124600
ОДВ-15	18	15	12	159900
ОДВ-20	25	20	15	184400
ОДВ-30	35	30	23	239800
ОДВ-40	50	40	28	249500
ОДВ-50	60	50	29	288800
ОДВ-70	80	70	40	392500
ОДВ-100	120	100	70	499800
ОДВ-130	148	130	76	555200
ОДВ-150	175	150	85	699600
Серия 2 Амальгамная
ОДВ-200А	245	200	110	768000
ОДВ-250А	278	250	145	886500
ОДВ-300А	380	300	170	1176800
ОДВ-400А	490	400	230	1396500
ОДВ-500А	610	500	290	1628900
ОДВ-700А	780	700	430	1949500
ОДВ-1000А	1130	1000	600	2779900
ОДВ-1200А	1375	1200	845	2984000
ОДВ-1500А	1690	1500	950	3590500
ОДВ-2000А	2350	2000	1210	4498000

Модель	Производительность	Стоимость
	м³/час	м³/час	руб
Серия 3 Стандарт
ОДВ-2С-0.5	0,6	0,5	23400
ОДВ-2С-0.7	0,78	0,7	26200
ОДВ-2С-1	0,85	1	29300
ОДВ-2С-1.5	1	1,5	35700
ОДВ-2С-1.7	2	1,7	49500
ОДВ-2С	3	2	61700
ОДВ-3С	4	3	79900
ОДВ-4С	5	4	124600
ОДВ-6С	8,5	6	159900
ОДВ-8С	12	8	184400
ОДВ-12С	15	12	239800
ОДВ-16С	22	16	249500
ОДВ-20С	25	20	288800
ОДВ-30С	38	30	392500
ОДВ-40С	50	40	499800
ОДВ-50С	65	50	555200
ОДВ-60С	75	60	699600
Серия 4 Амальгамная
ОДВ-80СА	102	80	768000
ОДВ-100СА	120	100	799300
ОДВ-120СА	133	120	886500
ОДВ-150СА	165	150	1176800
ОДВ-200СА	280	200	1628900
ОДВ-300СА	365	300	1949500
ОДВ-400СА	500	400	2779900
ОДВ-500СА	650	500	2984000
ОДВ-600СА	740	600	3590500
ОДВ-800СА	990	800	4498000

Модель	Производи- тельность	Потребляемая мощность	Патрубки	Масса	Габаритные размеры	УФ датчик	Блок промывки	Стоимость с НДС
	м³/час	вт	мм	кг	м	нал	нал	руб
ОДВ-5-0.5-М	0.5	15	3/4"	4	0,06 х 0,1 х 0,35	-	-	по запросу
ОДВ-5-1-М	1	30	3/4"	5	0,06 х 0,1 х 0,45	-	-	по запросу
ОДВ-5-1.5-М	1,5	37	3/4"	6	0,06 х 0,1 х 0,5	-	-	по запросу
ОДВ-5-2-М	2	40	1"	8	0,1 х 0,12 х 0,55	-	-	по запросу
ОДВ-5-3-М	3	60	1"	10	0,1 х 0,12 х 0,95	-	-	по запросу
ОДВ-5-4-М	4	70	1"	12	0,1 х 0,12 х 1	-	-	по запросу
ОДВ-5-М	5	80	2"	15	0,1 х 0,2 х 1,1	-	-	по запросу
ОДВ-7-М	7	90	2"	18	0,1 х 0,2 х 1,3	-	-	по запросу
ОДВ-10-М	10	200	2"	25	0,2 х 0,3 х 1,1	+	-	по запросу
ОДВ-15-М	15	240	2"	32	0,2 х 0,3 х 1,4	+	-	по запросу
ОДВ-20-М	20	340	2"	41	0,2 х 0,3 х 1,4	+	-	по запросу
ОДВ-30-М	30	480	100	45	0,25 х 0,46 х 1,4	+	+	по запросу
ОДВ-40-М	40	560	100	56	0,25 х 0,46 х 1,4	+	+	по запросу
ОДВ-50-М	50	620	100	73	0,25 х 0,46 х 1,4	+	+	по запросу
ОДВ-70-М	70	870	100	124	0,3 х 0,5 х 1,4	+	+	по запросу
ОДВ-100-М	100	1200	150	146	0,3 х 0,5 х 1,4	+	+	по запросу
ОДВ-130-М	130	1550	150	158	0,4 х 0,56 х 1,4	+	+	по запросу
ОДВ-150-М	150	1850	150	165	0,4 х 0,56 х 1,4	+	+	по запросу

Модель	Производи- тельность	Кол-во ламп	Потреб. мощность	Габаритные размеры	УФ датчик	Контроллер темп-ры	Стоимость с НДС
	м³/час	шт	кВт	м	нал	нал	руб
ОДВ-2Л	2	1	0,08	0,8 х 0,15 х 0,2	-	-	по запросу
ОДВ-3Л	3	1	0,12	0,8 х 0,15 х 0,2	-	-	по запросу
ОДВ-4Л	4	1	0,18	1,2 х 0,15 х 0,3	+	-	по запросу
ОДВ-6Л	6	1	0,2	1,4 х 0,15 х 0,3	+	-	по запросу
ОДВ-8Л	8	1	0,25	1,4 х 0,15 х 0,3	+	-	по запросу
ОДВ-12Л	12	2	0,48	1,4 х 0,15 х 0,4	+	+	по запросу
ОДВ-16Л	16	2	0,56	1,4 х 0,15 х 0,4	+	+	по запросу
ОДВ-20Л	20	4	0,6	1,4 х 0,15 х 0,4	+	+	по запросу
ОДВ-30Л	30	6	0,9	1,5 х 0,18 х 0,4	+	+	по запросу
ОДВ-40Л	40	8	1	1,5 х 0,15 х 0,4	+	+	по запросу
ОДВ-50Л	50	10	1,2	1,5 х 0,18 х 0,5	+	+	по запросу
ОДВ-60ЛА	60	12	1,4	1,5х 0,18 х 0,4	+	+	по запросу
ОДВ-90ЛА	90	6	2,1	2 х 0,18 х 0,4	+	+	по запросу
ОДВ-120ЛА	120	8	2,8	2 х 0,18 х 0,5	+	+	по запросу
ОДВ-150ЛА	150	10	3,5	2 х 0,18 х 0,6	+	+	по запросу
ОДВ-180ЛА	180	12	4,2	2 х 0,18 х 0,7	+	+	по запросу
ОДВ-210ЛА	210	14	4,9	2 х 0,18 х 0,8	+	+	по запросу
ОДВ-240ЛА	240	16	5,6	2 х 0,18 х 0,9	+	+	по запросу
ОДВ-270ЛА	270	18	6,3	2 х 0,18 х 1,0	+	+	по запросу
ОДВ-300ЛА	300	20	7	2 х 0,18 х 1,1	+	+	по запросу

Модель	Производительность	Потреб.	Патру-	Масса	Габаритные	УФ	Блок
	м³/час	м³/час	м³/час	Вт	мм	кг	м	нал	нал
Серия 1 Стандарт
ОДВ-5-0.2	0,25	0,2	0,15	10	1/2"	1	0,05 х 0,1 х 0,2	-	-
ОДВ-5-0.5	0,7	0,5	0,3	15	1/2"	4	0,06 х 0,1 х 0,35	-	-
ОДВ-5-1	1,3	1	0,7	30	3/4"	5	0,06 х 0,1 х 0,45	-	-
ОДВ-5-1.5	1,9	1,5	1	37	3/4"	6	0,06 х 0,1 х 0,5	-	-
ОДВ-5-2	3	2	1,5	40	3/4"	8	0,1 х 0,12 х 0,55	-	-
ОДВ-5-3	4	3	2	60	1"	10	0,1 х 0,12 х 0,95	-	-
ОДВ-5-4	4,9	4	3	70	1"	12	0,1 х 0,12 х 1	-	-
ОДВ-5	6	5	3,5	80	2"	15	0,1 х 0,2 х 1,1	-	-
ОДВ-7	8	7	4,4	90	2"	18	0,1 х 0,2 х 1,3	-	-
ОДВ-10	12	10	7,8	200	2"	25	0,2 х 0,3 х 1,1	+	-
ОДВ-15	18	15	12	240	2"	32	0,2 х 0,3 х 1,4	+	-
ОДВ-20	25	20	15	340	2"	41	0,2 х 0,3 х 1,4	+	-
ОДВ-30	35	30	23	480	100	45	0,25 х 0,46 х 1,4	+	+
ОДВ-40	50	40	28	560	100	56	0,25 х 0,46 х 1,4	+	+
ОДВ-50	60	50	29	620	100	73	0,25 х 0,46 х 1,4	+	+
ОДВ-70	80	70	40	870	100	124	0,3 х 0,5 х 1,4	+	+
ОДВ-100	120	100	70	1200	150	146	0,3 х 0,5 х 1,4	+	+
ОДВ-130	148	130	76	1550	150	158	0,4 х 0,56 х 1,4	+	+
ОДВ-150	175	150	85	1850	150	165	0,4 х 0,56 х 1,4	+	+
Серия 2 Амальгамная
ОДВ-200А	245	200	110	2200	200	160	0,4 х 0,56 х 1,7	+	+
ОДВ-250А	278	250	145	3000	200	110	0,4 х 0,6 х 1,9	+	+
ОДВ-300А	380	300	170	3700	300	120	0,4 х 0,6 х 1,9	+	+
ОДВ-400А	490	400	230	5000	300	140	0,4 х 0,6 х 1,95	+	+
ОДВ-500А	610	500	290	7600	300	180	0,5 х 0,65 х 1,95	+	+
ОДВ-700А	780	700	430	10000	400	240	0,5 х 0,65 х 2	+	+
ОДВ-1000А	1130	1000	600	13000	400	350	0,55 х 1 х 2	+	+
ОДВ-1200А	1375	1200	845	15500	400	400	0,6 х 1,1 х 2,1	+	+
ОДВ-1500А	1690	1500	950	19500	400	470	0,7 х 1,2 х 2,2	+	+
ОДВ-2000А	2350	2000	1210	25000	400	590	0,8 х 1,5 х 2,2	+	+

Модель	Производительность	Потреб.	Патрубки	Масса	Габаритные	УФ	Блок
	м³/час	м³/час	Вт	мм	кг	м	нал	нал
Серия 3 Стандарт
ОДВ-2С-0.5	0,6	0,5	30	3/4"	5	0,06 х 0,1 х 0,45	-	-
ОДВ-2С-0.7	0,78	0,7	37	3/4"	6	0,06 х 0,1 х 0,5	-	-
ОДВ-2С-1	0,85	1	40	1"	8	0,1 х 0,12 х 0,55	-	-
ОДВ-2С-1.5	1	1,5	60	1"	10	0,1 х 0,12 х 0,95	-	-
ОДВ-2С-1.7	2	1,7	70	1"	12	0,1 х 0,12 х 1	-	-
ОДВ-2С	3	2	80	2"	15	0,1 х 0,2 х 1,1	-	-
ОДВ-3С	4	3	90	2"	18	0,1 х 0,2 х 1,3	-	-
ОДВ-4С	5	4	200	2"	25	0,2 х 0,3 х 1,1	+	-
ОДВ-6С	8,5	6	240	2"	32	0,2 х 0,3 х 1,4	+	-
ОДВ-8С	12	8	340	2"	41	0,2 х 0,3 х 1,4	+	-
ОДВ-12С	15	12	480	100	45	0,25 х 0,46 х 1,4	+	+
ОДВ-16С	22	16	560	100	56	0,25 х 0,46 х 1,4	+	+
ОДВ-20С	25	20	620	100	73	0,25 х 0,46 х 1,4	+	+
ОДВ-30С	38	30	870	100	124	0,3 х 0,5 х 1,4	+	+
ОДВ-40С	50	40	1200	150	146	0,3 х 0,5 х 1,4	+	+
ОДВ-50С	65	50	1550	150	158	0,4 х 0,56 х 1,4	+	+
ОДВ-60С	75	60	1850	150	165	0,4 х 0,56 х 1,4	+	+
Серия 4 Амальгамная
ОДВ-80СА	102	80	2200	150	160	0,4 х 0,56 х 1,7	+	+
ОДВ-100СА	120	100	3000	150	110	0,4 х 0,6 х 1,7	+	+
ОДВ-120СА	133	120	3700	150	120	0,4 х 0,6 х 1,9	+	+
ОДВ-150СА	165	150	5000	150	140	0,4 х 0,6 х 1,95	+	+
ОДВ-200СА	280	200	7600	300	180	0,5 х 0,65 х 1,95	+	+
ОДВ-300СА	365	300	10000	400	240	0,5 х 0,65 х 2	+	+
ОДВ-400СА	500	400	13000	400	350	0,55 х 1 х 2	+	+
ОДВ-500СА	650	500	15500	400	400	0,6 х 1,1 х 2,1	+	+
ОДВ-600СА	740	600	19500	500	470	0,7 х 1,2 х 2,2	+	+
ОДВ-800СА	990	800	25000	600	590	0,8 х 1,5 х 2,2	+	+

Паспорта

Паспорт ОДВ 5-20 373.9 Кб

Паспорт ОДВ 30-150 576.8 Кб

Паспорт ОДВ-СА 4.8 Мб

Паспорт ОДВ-ЛА 774.4 Кб

Паспорт ОДВ-А 2.2 Мб

2D. Общий чертеж. ОДВ-5...ОДВ-20 1.8 Мб

2D. Общий чертеж. ОДВ-30...ОДВ-800 1.2 Мб

ОДВ 2-150 монтажный чертеж 9.8 Мб

ОДВ горизонтальный монтаж 426.2 Кб

ОДВ вертикальный монтаж 161.1 Кб
