Разделительные камеры


    Применение

    Используется для реализации проточной схемы совместно с установкой очистки проточного типа.
    Каждая камера рассчитывается индивидуально.

    Назначение

    Разделительная камера отделяет загрязненный сток от "условно-чистого".
    Разделение возможно за счет использования гребня водослива.

    Конструкция

    Используются два типа камер:
    1. С боковым прямолинейным водосливом с односторонним сбросом
    2. С боковым криволинейным водосливом
    Разделительная камера в работе

    Монтаж, видео

    Принцип действия

    Разделительная камера представляет собой цилиндрический моноблочный резервуар-емкость, с внутренним переливным лотком (гребнем водослива). Высота гребня водослива определяется расчетным путем, в зависимости от расхода для расчета ливневых сетей и предельного расхода.

    По трубопроводу D1 сточная вода поступает в разделительную камеру, диаметр подводящего патрубка D1 в камере, определяется диаметром последнего участка ливневой сети. Диаметр D3 (патрубка аварийного перелива должен быть не менее диаметра подводящего патрубка D1 или определяется расчетным путем организацией выполняющей расчет разделительной камеры). Диаметр D2 (патрубка отводящего сточную воду на очистные сооружения) равен диаметру подводящего патрубка очистной установки.

    В штатном режиме работы КР дождевая вода поступает в резервуар-емкость по трубопроводу D1 и направляется по трубопроводу D2 на очистную установку, расходом равным расчетному (предельному). В случае превышения предельного расхода (расчетного), условно-чистый дождь через гребень водослива направляется по байпасной (обводной) линии в обход очистных сооружений без очистки.

    Система проточного типа

    При расчете ливневой канализации проточного типа следует руководствоваться указаниями СНиП 2.04.03-85 и Рекомендациями НИИ Водгео. При этом обязательным условием работы данной схемы является применение разделительной камеры. В качестве очистных сооружений можно применить установку очистки поверхностного стока типоряда .

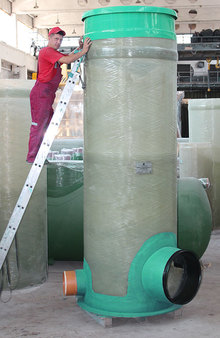

    Разделительная камера на складе
    Разделительная камера для канализации
